1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Защитная пленка
5 - Витая пара patch

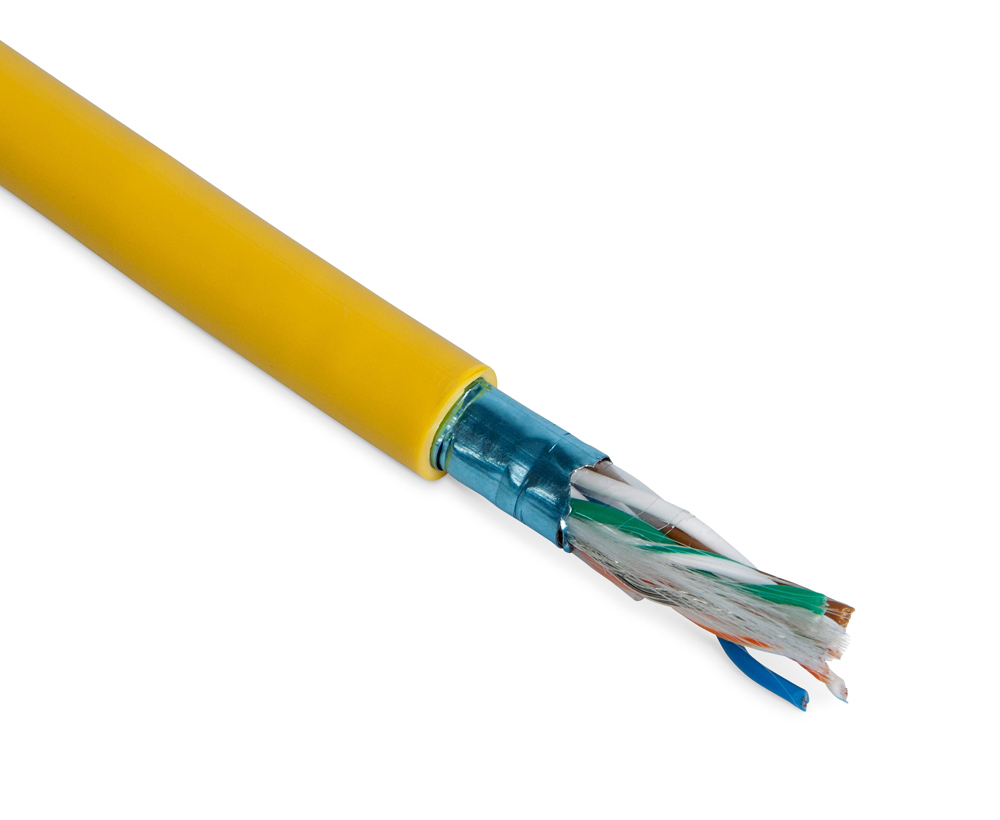

FUTP4-C5E-P26-IN-PVC-YL

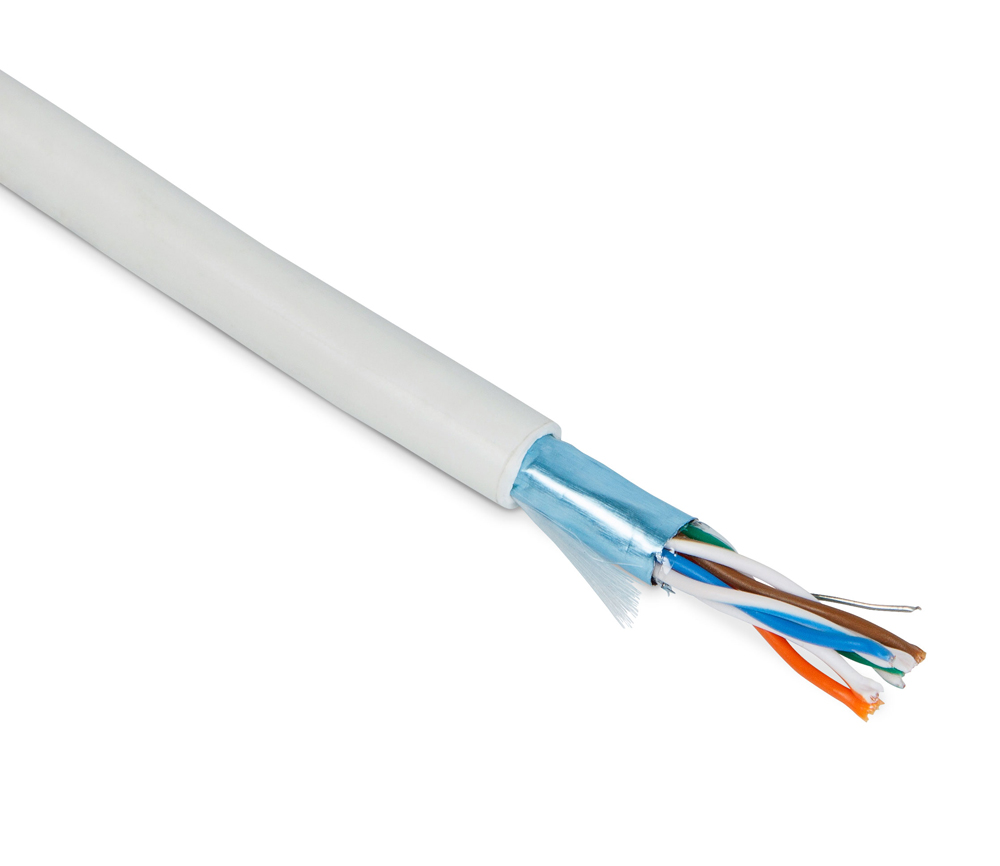

FUTP4-C5E-P26-IN-PVC-WH

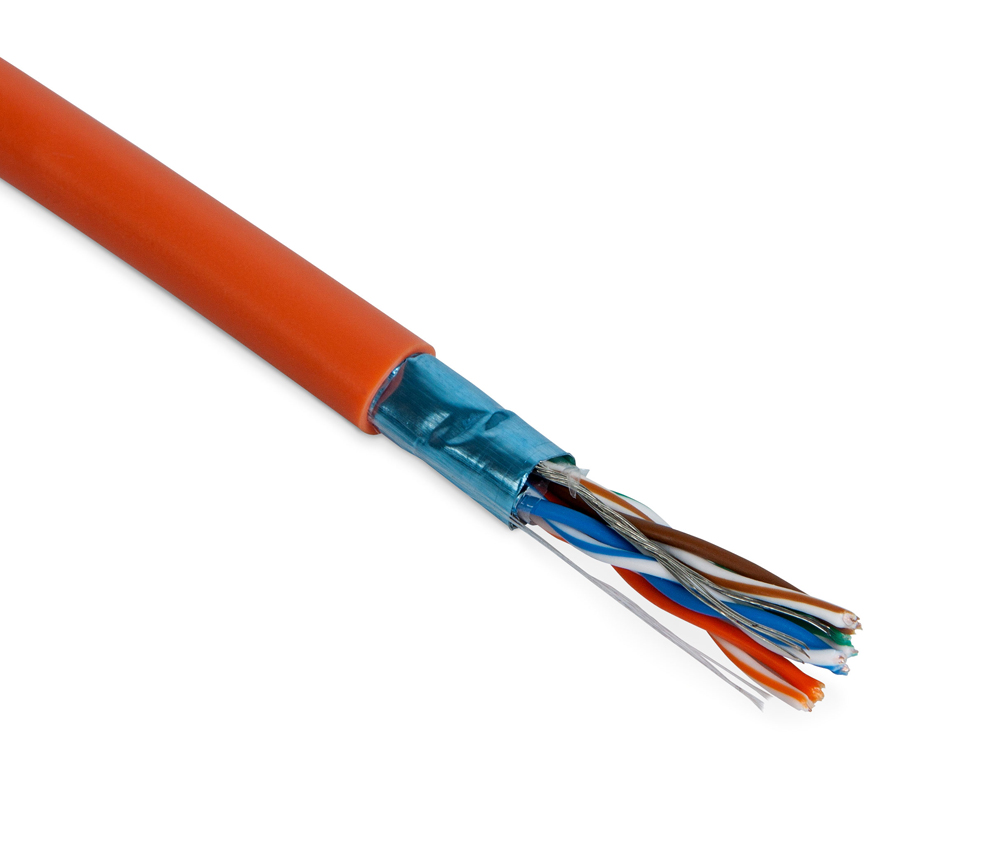

FUTP4-C5E-P26-IN-PVC-OR

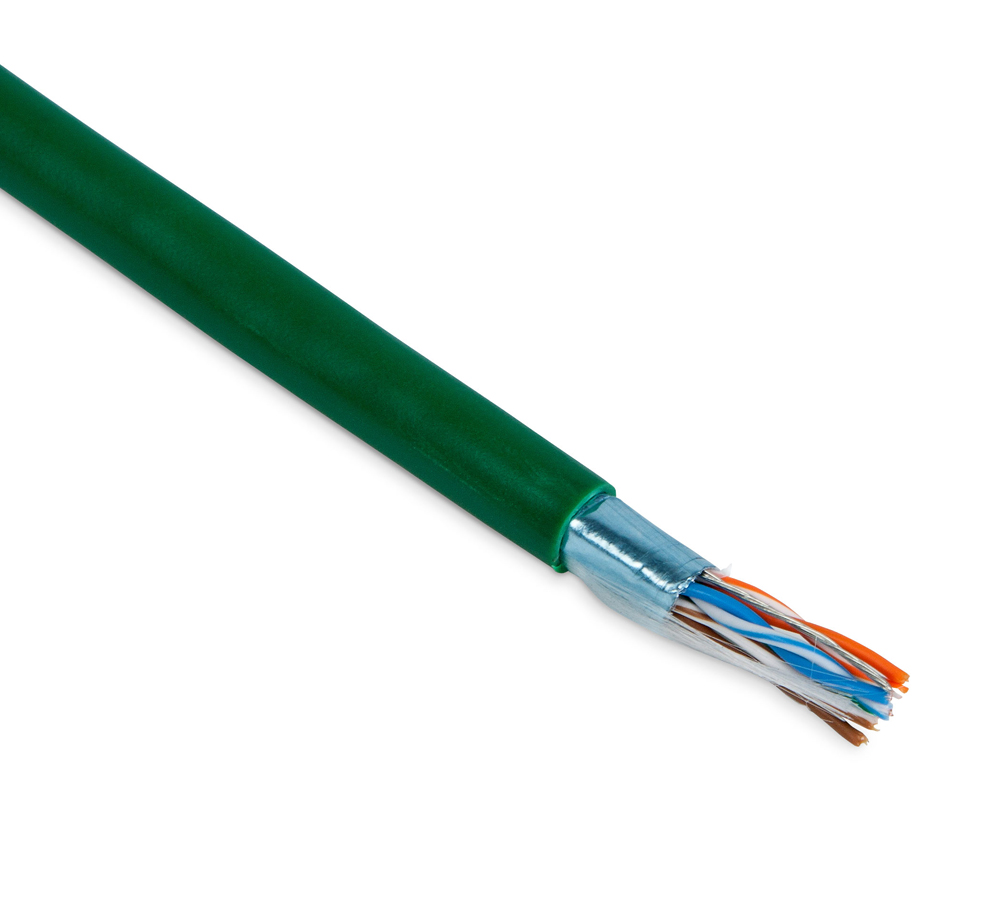

FUTP4-C5E-P26-IN-PVC-GN
Что значит LSZH?
Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...
F/UTP, 24 AWG
Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 5e в условиях незначительных электромагнитных помех. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до 100 МГц
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e
| Партномер | Описание | Упаковка, м |
 -  (FTP4-C5E-PATCH-GY-305 FTP4-C5E-PATCH-GN-305 FTP4-C5E-PATCH-BL-305 FTP4-C5E-PATCH-OR-305 FTP4-C5E-PATCH-RD-305 FTP4-C5E-PATCH-WH-305 FTP4-C5E-PATCH-BK-305 FTP4-C5E-PATCH-YL-305) |
Кабель витая пара, экранированная (F/UTP), категории 5e, 4 пары (26 AWG), многожильный (patch), экран – фольга, PVC | 500 |
|
- (FTP4-C5E-PATCH-LSZH-GY-305 FTP4-C5E-PATCH-LSZH-BK-305 FTP4-C5E-PATCH-LSZH-GN-305 FTP4-C5E-PATCH-LSZH-WH-305 FTP4-C5E-PATCH-LSZH-RD-305 FTP4-C5E-PATCH-LSZH-YL-305 FTP4-C5E-PATCH-LSZH-BL-305 FTP4-C5E-PATCH-LSZH-OR-305) |
Кабель витая пара, экранированная (F/UTP), категория 5e, 4 пары (26 AWG), многожильный (patch), экран – фольга, LSZH, нг(С)-HF | 500 |
Цвет кабеля:стандартный цвет
другие цвета
Длина кабеля.При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
Материалы и конструкция
| Проводник | Электролитическая медь, многопроволочный (patch) |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, многопроволочный (patch) |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| PVC | LSZH | |
| Число витых пар | 4 пары | |
| Диаметр проводника (жилы) | 0,48 (7х0,16) мм (26 AWG) | |
| Номинальное сечение жилы | 0,142 мм2 | |
| Диаметр жилы по изоляции | 0,92 ± 0,02 мм | |
| Диаметр дренажного провода | 0,38 (7х0,127) мм | |
| Толщина внешней оболочки | 0,4 ± 0,05 мм | |
| Макс. растягивающее усилие | 80 Н | |
| Радиус изгиба (монтаж / экспл.) | 8/4 Ø | |
| Температура эксплуатации | -20°С – +75°С | |
| Внешний диаметр кабеля | 5,3 ± 0,2 мм | 5,4 ± 0,2 мм |
| Вес 1 км кабеля (ном.) | 32 кг | 33 кг |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | 100 ± 15 Ом |
| Электр. сопротивление жилы (при 20°С) | 145 Ом/км |
| Омическая асимметрия жил в паре | ≤ 2% |
| Испытательное напряжение (перем. ток) | 700 В/1 мин. |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
| Скорость распространения сигнала | ≥ 68% |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м |
