Описание конструкции
1 витая пара, 22 AWG (0,64 мм), однопроволочные жилы из меди, изоляция жил из полиолефина, внутренняя оболочка из специального ПВХ-компаунда, отвечающего технологии Fast Connect, общий экран из алюминиевой фольги (покрытие 100%) и медной оплетки (покрытие 75%), два возможных варианта внешней оболочки – поливинилхлорид, не распространяющий горение (PVC) или полиэтилен (PE).Цветовая кодировка жил
- Проводники витой пары: Красный–Зеленый
SF/UTP, 22/1 AWG (PVC/PVC, PVC/PE)
В зависимости от оболочки используется внутри и вне помещений. Промышленный кабель высокой помехозащищенности с двойной оболочкой. Применяется в промышленных системах автоматизации и сетях передачи данных Fieldbus на физическом уровне. Совместим с шинами стандарта Profi Bus-DP/PA и ISA/SP-50 (тип A). Данный кабель отвечает требованиям технологии Fast Connect, обеспечивающей возможность быстрого монтажа кабельных линий связи. Может использоваться в расширенном диапазоне температур.
Кабель с оболочкой PVC – используется внутри помещений; PE – вне помещений, пригоден для прокладки в трубопроводах и кабельной канализации, может прокладываться непосредственно в грунт.
|
|
|
|
|
|
Кабель для шины Profi Bus-DP/PA (Fast Connect), 1х2х22 AWG (0,64 мм), однопроволочные жилы (solid), SF/UTP, для внутренней прокладки (-40°C – +65°C), двойная оболочка, PVC, черный |
100, 500 |
|
|
Кабель для шины Profi Bus-DP/PA (Fast Connect), 1х2х22 AWG (0,64 мм), однопроволочные жилы (solid), SF/UTP, для внешней прокладки (-40°C – +70°C), двойная оболочка, PE (UV), черный |
100, 500 |

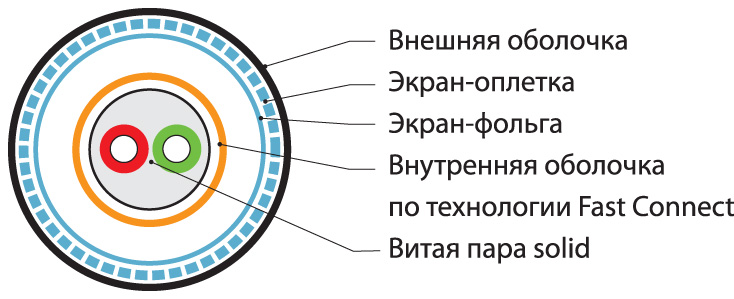

Материалы и конструкция
- Проводник: Электролитическая медь, многопроволочный
- Изоляция жил: Полиолефин (PO)
- Внутренняя оболочка: Поливинилхлорид, отвечающий технологии Fast Connect (PVC)
- Экран-фольга: Общий: алюминизированная полиэстерная пленка, покрытие 100%
- Экран-оплетка: Общий: оплетка из медных луженых проволок, покрытие 75%
- Внешняя оболочка: Поливинилхлорид, не распространяющий горение (PVC) или Светостабилизированный полиэтилен (PE)
Технические характеристики
| Вариант внешней оболочки | Поливинилхлорид (PVC) | Полиэтилен (PE) |
| Условия эксплуатации | Внутри помещений | Вне помещений |
| Число витых пар | 1 пара | 1 пара |
| Диаметр проводника (жилы) | 0,64 мм (22 AWG) | 0,64 мм (22 AWG) |
| Номинальное сечение жилы | 0,325 мм2 | 0,325 мм2 |
| Диаметр жилы по изоляции | 2,55 ± 0,15 мм | 2,55 ± 0,15 мм |
| Толщина внешней оболочки | 0,85 ± 0,05 мм | 0,85 ± 0,05 мм |
| Мин. радиус изгиба (монтаж) | 100 мм | 90 мм |
| Температура эксплуатации | -40°С – +65°С | -40°С – +70°С |
| Внешний диаметр кабеля (ном.) | 8,0 мм | 8,0 мм |
| Вес 1 км кабеля (ном.) | 80 кг | 71 кг |
Электрические характеристики
| Диапазон частот | 1–20 МГц |
| Волновое сопротивление на частоте 1 МГц | 150 ± 15 Ом |
| Электр. сопротивление жилы при 20°С | ≤ 55 Ом/км |
| Омическая асимметрия жил в паре | ≤ 3% |
| Электрическая емкость рабочей пары | ≤ 28 пФ/м |
| Макс. кратковременное напряжение | 100 В (RMS) |
| Коэффициент затухания на частоте 16 МГц | ≤ 42 дБ/км |
