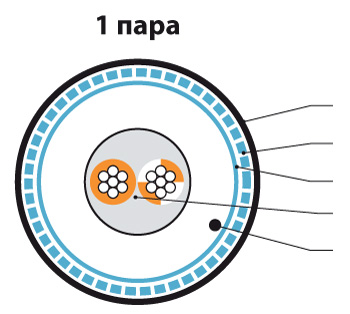

1 - Внешняя оболочка
2 - Экран-оплетка
3 - Экран-фольга
4 - Витая пара patch
5 - Дренажный провод
Описание конструкции

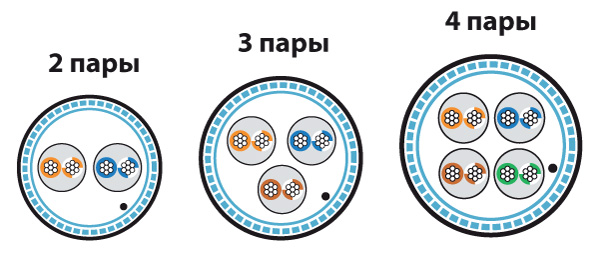

1, 2, 3 или 4 витые пары, 24 AWG (0,61 мм), многопроволочные жилы (7х0,203) из меди, изоляция жил из полиолефина, общий экран из алюминиевой фольги (покрытие 100%) и медной оплетки (покрытие 90%), внешняя оболочка из поливинилхлорида, не распространяющего горение (PVC)Цветовая кодировка жил
- Проводники витой пары: Синий-Белый, Оранжевый-Белый, Зеленый-Белый, Коричневый-Белый
SF/UTP, 24/7 AWG (PVC)
Внутри и вне помещений. Промышленный кабель с волновым сопротивлением 120 Ом. Применяется для передачи низкочастотных сигналов, реализации функций управления и контроля в сетях на основе промышленного интерфейса RS-485/422. Может использоваться в расширенном диапазоне температур.
Внешняя оболочка кабеля изготовлена из поливинилхлорида (PVC), не распространяющего горение, устойчивого к воздействию влаги, УФ излучения, высоких и низких температур.
|
|
|
|
|
|
Кабель для интерфейса RS-485, 1x2x24 AWG (0,61 мм/7х0,203 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, расширенный диапазон, внутренний/внешний (-45°C - +80°C), PVC (UV), черный |
100, 500 |
|
|
Кабель для интерфейса RS-485/422, 2x2x24 AWG (0,61 мм/7х0,203 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, расширенный диапазон, внутренний/внешний (-45°C - +80°C), PVC (UV), черный |
100, 500 |
|
|
Кабель для интерфейса RS-485/422, 3x2x24 AWG (0,61 мм/7х0,203 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, расширенный диапазон, внутренний/внешний (-45°C - +80°C), PVC (UV), черный |
100, 500 |
|
|
Кабель для интерфейса RS-485/422, 4x2x24 AWG (0,61 мм/7х0,203 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, расширенный диапазон, внутренний/внешний (-45°C - +80°C), PVC (UV), черный |
100, 500 |
Материалы и конструкция
| Проводник | Луженая медь, многопроволочный |
| Изоляция жил | Полиолефин (PO) |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка, покрытие 100% |
| Экран-оплетка | Общий: оплетка из медных луженых проволок, покрытие 90% |
| Дренажный провод | Луженая медь, многопроволочный |
| Внешняя оболочка | Светостабилизированный поливинилхлорид, не распространяющий горение, устойчивый к воздействию УФ излучения, для эксплуатации в расширенном диапазоне температур (PVC) |
Технические характеристики
| Число витых пар | 1 пара | 2 пары | 3 пары | 4 пары |
| Диаметр и сечение проводника | 0,61 (7х0,203) мм (24 AWG) / Sном. = 0,13 мм2 | |||
| Диаметр жилы по изоляции | 1,3 ± 0,05 мм | |||
| Диаметр дренажного провода | 0,61 (7х0,203) мм (24 AWG) | |||
| Радиус изгиба (монтаж/экспл.) | 97 / 65 мм | 110 / 73 мм | 131 / 87 мм | 146 / 97 мм |
| Температура эксплуатации | -45°С – +80°С | |||
| Внешний диаметр кабеля (ном.) | 6,5 мм | 7,3 мм | 8,7 мм | 9,7 мм |
| Вес 1 км кабеля (ном.) | 47 кг | 57 кг | 93 кг | 105 кг |
Электрические характеристики
| Диапазон частот | 1–20 МГц | |
| Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом | |
| Электр. сопротивление жилы при 20°С | ≤ 94 Ом/км | |
| Омическая асимметрия жил в паре | ≤ 2% | |
| Электрическая емкость рабочей пары | ≤ 42 пФ/м | |
| Скорость распространения сигнала | ≥ 66% | |
| Макс. кратковременное напряжение | 230 В (RMS) | |
| Сопротивление изоляции жил | ≥ 5 ГОм•км | |
| Испытательное напряжение (перем. ток) | 1000 В/1 мин. | |
|
Коэффициент затухания на частоте 16 МГц |
1 МГц | ≤ 21,3 дБ/км |
| 10 МГц | ≤ 72,2 дБ/км | |
| 20 МГц | ≤ 102,0 дБ/км | |
