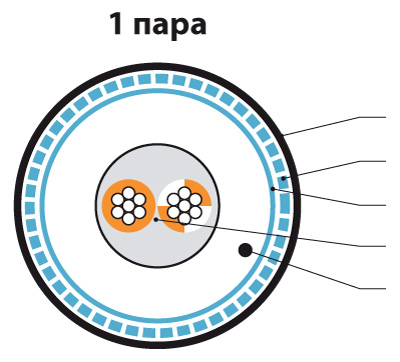

1 - Внешняя оболочка
2 - Экран-оплетка
3 - Экран-фольга
4 - Витая пара patch
5 - Дренажный провод

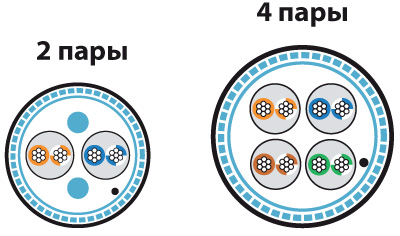

Описание конструкции
1, 2 или 4 витые пары, 22 AWG (0,76 мм), многопроволочные жилы (7х0,254) из меди, изоляция жил из вспененного полиолефина, 2 наполнителя * из полиэтилена, общий экран из алюминиевой фольги (покрытие 100%) и медной оплетки (покрытие ≥ 80%), дренажный провод, внешняя оболочка из поливинилхлорида, не распространяющего горение (PVC)
____________________________________
*Только у кабелей на 2 пары
Цветовая кодировка жил
-
Проводники витых пар 1– 4: Синий-Белый, Оранжевый-Белый, Зеленый-Белый, Коричневый-Белый
SF/UTP, 22/7 AWG (PVC)
Внутри и вне помещений. Промышленный кабель с волновым сопротивлением 120 Ом. Применяется для передачи низкочастотных сигналов, реализации функций управления и контроля в сетях на основе промышленного интерфейса RS-485/422. Может использоваться в расширенном диапазоне температур.
Внешняя оболочка кабеля изготовлена из поливинилхлорида (PVC), не распространяющего горение, устойчивого к воздействию влаги, УФ излучения, обладающего повышенной морозостойкостью, а также повышенной стойкостью к механическим воздействиям.
|
|
|
|
|
|
Кабель для интерфейса RS-485, 1x2x22 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, морозостойкий, внутренний/внешний (-55°C – +70°C), PVC (UV), черный |
100, 500 |
|
|
Кабель для интерфейса RS-485/422, 2x2x24 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, морозостойкий, внутренний/внешний (-55°C – +70°C), PVC (UV), черный |
100, 500 |
|
|
Кабель для интерфейса RS-485/422, 4x2x24 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/UTP, 120 Ом, морозостойкий, внутренний/внешний (-55°C – +70°C), PVC (UV), черный |
100, 500 |
Стандартный цвет кабеля:
- черный (BK) Для заказа других цветов кабеля свяжитесь с отделом продаж.
| Проводник | Луженая медь, многопроволочный |
| Изоляция жил | Вспененный полиолефин (FPO) |
| Наполнитель | Только для 2 пар: вспененный полиэтилен, наполнитель, 2 шт. |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка, покрытие 100% |
| Экран-оплетка | Общий: оплетка из медных луженых проволок, покрытие ≥ 80% |
| Дренажный провод | Луженая медь, многопроволочный |
| Внешняя оболочка | Светостабилизированный поливинилхлорид, не распространяющий горение, устойчивый к воздействию УФ излучения, обладающий повышенной морозостойкостью и механической прочностью (PVC) |
Технические характеристики
| Число витых пар | 1 пара | 2 пары | 4 пары | |
| Диаметр и сечение проводника | 0,76 (7х0,254) мм (22 AWG) / Sном. = 0,33 мм2 | |||
| Диаметр жилы по изоляции | 2,13 мм ± 0,05 мм | |||
| Экран (плотность оплетки) | ≥ 90% | ≥ 80% | ≥ 85% | |
| Диаметр дренажного провода | 0,76 (7х0,254) мм | |||
| Толщина внешней оболочки | 0,55 ± 0,05 мм | 0,6 ± 0,05 мм | 0,65 ± 0,05 мм | |
| Радиус изгиба (монтаж/экспл.) | 60 / 35 мм | 103 / 50 мм | 126 / 50 мм | |
| Температура эксплуатации | -55°С – +70°С | |||
| Внешний диаметр кабеля (ном.) | 6,0 мм | 10,3 мм | 12,6 мм | |
| Вес 1 км кабеля (ном.) | 48 кг | 96 кг | 133 кг | |
Электрические характеристики
| Диапазон частот | 100-10000 кГц | |
| Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом | |
| Электр. сопротивление жилы при 20°С | ≤ 59 Ом/км | |
| Омическая асимметрия жил в паре | ≤ 2% | |
| Электрическая емкость рабочей пары | ≤ 45 пФ/м | |
| Скорость распространения сигнала | ≥ 76% | |
| Макс. кратковременное напряжение | 300 В (RMS) | |
| Сопротивление изоляции жил | ≥ 4 ГОм·км | |
| Испытательное напряжение (перем. ток) | 500 В/1 мин. | |
|
Коэффициент затухания при 20°С на частоте |
100 кГц | ≤ 6 дБ/км |
| 200 кГц | ≤ 9 дБ/км | |
| 500 кГц | ≤ 14 дБ/км | |
| 1000 кГц | ≤ 19 дБ/км | |
| 10000 кГц | ≤ 54 дБ/км | |
