Кабель для интерфейса RS-485/422, 2/4/8 пар, 22/7 AWG (0,76 мм), многопроволочные жилы (patch), SF/FTP, 120 Ом, двойная оболочка: PVC/PE (внутренний/внешний), бронированный алюминиевой лентой (MBAT)

Кабель для интерфейса RS-485/422, 2/4/8 пар, 22/7 AWG (0,76 мм), многопроволочные жилы (patch), SF/FTP, 120 Ом, двойная оболочка: PVC/PE (внутренний/внешний), бронированный алюминиевой лентой (MBAT)
Под заказ
  • Кабель для промышленного интерфейса RS-485/422
  • Гидроизолирующая броня из алюминиевой ленты
    и двойная оболочка гарантируют максимальную защиту
  • Экран SF/FTP: тройной (фольга + фольга + оплетка)
  • Износостойкая внешняя оболочка из полиэтилена PE
  • Может прокладываться непосредственно в грунт
  • Многопроволочные жилы 0,76 (7х0,254) мм (22 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос


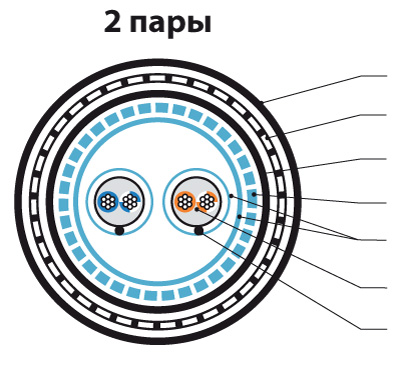

Кабель интерфейсный sf-ftp-22-awg броня mbat


1 - Внешняя оболочка
2 - Броня из алюминиевой ленты
3 - Внутренняя оболочка
4 - Экран-оплетка
5 - Экран-фольга
6 - Витая пара patch
7 - Дренажный провод

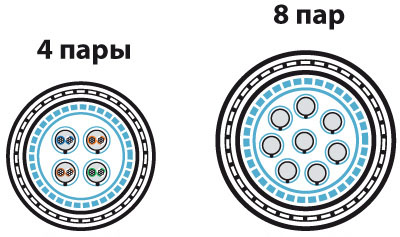

Кабель интерфейсный sf-ftp-22-awg броня mbat

Описание конструкции

2, 4 или 8 витых пар, 22 AWG (0,76 мм), многопроволочные жилы (7х0,254) из меди, изоляция жил из вспененного полиолефина, индивидуальный экран из алюминиевой фольги, дренажный провод для каждой витой пары, общий экран из алюминиевой фольги (покрытие 100%) и медной оплетки (покрытие 65-85%), внутренняя оболочка из поливинилхлорида (PVC), броня из алюминиевой ленты, внешняя оболочка из полиэтилена, устойчивого к УФ излучению (PE)

Цветовая кодировка жил

  • Проводники витых пар 1– 8: Черный-Белый, Черный-Красный, Черный-Зеленый, Черный-Оранжевый, Черный-Синий, Черный-Желтый, Черный-Серый, Черный-Фиолетовый


SF/FTP, 22/7 AWG (PVC/PE + алюм. броня)

Внутри и вне помещений. Промышленный кабель высокой помехозащищенности с волновым сопротивлением 120 Ом, с двойной оболочкой, бронированный. Применяется для передачи низкочастотных сигналов, реализации функций управления и контроля в сетях на основе промышленного интерфейса RS-485/422. Подходит для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться непосредственно в грунт.

Внешняя оболочка кабеля изготовлена из светостабилизированного полиэтилена, устойчивого к воздействию влаги и УФ излучения, с повышенной стойкостью к механическим воздействиям,а это значит, что кабель идеален для прокладки вне помещений.





Информация для заказа
Партномер
Описание
Упаковка, м
RS-S/SF2-A-PE
Кабель для интерфейса RS-485/422, 2x2x22 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/FTP, 120 Ом,
двойная оболочка, бронированный алюминиевой лентой (MBAT), внутренний/внешний (-20°C – +70°C), PE (UV), черный
100, 500
RS-S/SF4-A-PE
Кабель для интерфейса RS-485/422, 4x2x22 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/FTP, 120 Ом,
двойная оболочка, бронированный алюминиевой лентой (MBAT), внутренний/внешний (-20°C – +70°C), PE (UV), черный
100, 500
RS-S/SF8-A-PE
Кабель для интерфейса RS-485/422, 8x2x22 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/FTP, 120 Ом,
двойная оболочка, бронированный алюминиевой лентой (MBAT), внутренний/внешний (-20°C – +70°C), PE (UV), черный
100, 500

Проводник Луженая медь, многопроволочный
Изоляция жил Вспененный полиолефин (FPO)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка, покрытие 100%
Дренажный провод Луженая медь, многопроволочный
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка, покрытие 100%
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие 65–85%
Внутренняя оболочка Поливинилхлорид (PVC)
Бронирование Гидроизолирующая алюминиевая лента (MBAT)
Внешняя оболочка Светостабилизированный полиэтилен, обладающий повышенной износостойкостью (PE)

Технические характеристики

Число витых пар 2 пары 3 пары 4 пары
Диаметр и сечение проводника 0,76 (7х0,254) мм (22 AWG) / Sном. = 0,33 мм2
Диаметр жилы по изоляции 1,62 мм ± 0,05 мм
Диаметр дренажного провода 0,76 (7х0,254) мм (22 AWG)
Толщина внутренней оболочки 0,6 ± 0,05 мм
Толщина бронирования 0,2 ± 0,02 мм
Толщина внешней оболочки 1,1 ± 0,05 мм 1,2 ± 0,05 мм
Радиус изгиба (монтаж/экспл.) 220 / 149 мм 230 / 150 мм 260 / 180
Температура эксплуатации -20°С – +70°С
Внешний диаметр кабеля (ном.) 13,2 мм 15,4 мм 17,3 мм
Вес 1 км кабеля (ном.) 153 кг 210 кг 298 кг

Электрические характеристики

Диапазон частот 100–10000 кГц
Волновое сопротивление на частоте 1 МГц 120 ± 12 Ом
Электр. сопротивление жилы при 20°С ≤ 59 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Электрическая емкость рабочей пары ≤ 45 пФ/м
Скорость распространения сигнала ≥ 76%
Макс. кратковременное напряжение 300 В (RMS)
Сопротивление изоляции жил ≥ 4 ГОм·км
Испытательное напряжение (перем. ток) 500 В/1 мин.
Коэффициент затухания
при 20°С на частоте
100 кГц ≤ 6 дБ/км
200 кГц ≤ 9 дБ/км
500 кГц ≤ 14 дБ/км
1000 кГц ≤ 19 дБ/км
10000 кГц ≤ 54 дБ/км


Характеристики

Бренд Hyperline
Тип SF/FTP
