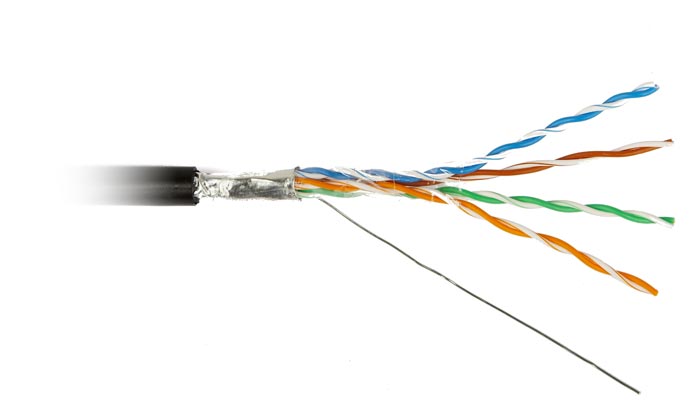

PE

1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Защитная пленка
5 - Витая пара solid

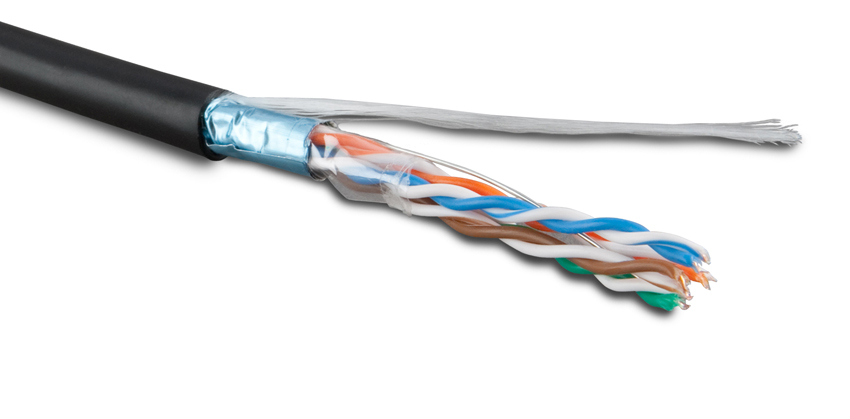

LSZH

1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Защитная пленка
5 - Витая пара solid

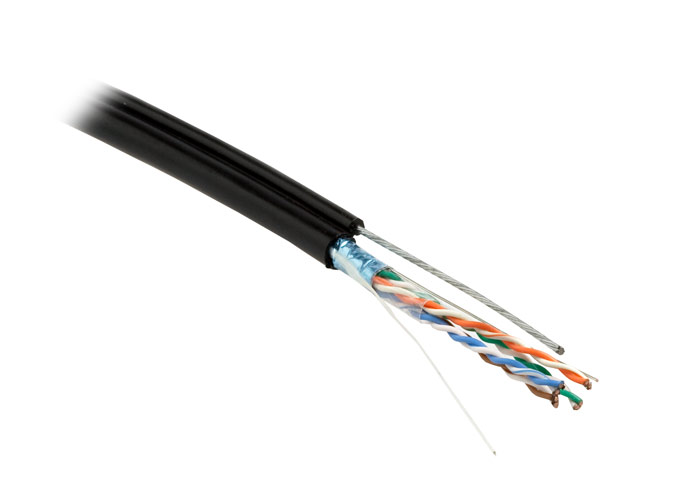

SW (Исполнение с тросом)

1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Защитная пленка
5 - Витая пара solid
6 – Металлический трос

F/UTP, 24 AWG, (PE, LSZH, SW)

Кабель с оболочкой PE используется вне помещений, а исполнение LSZH может применяться внутри и вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5е в условиях повышенных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц

Поддерживаемые приложения
10-1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e

Информация для заказа

Партномер	Описание	Упаковка, м
FUTP4-C5E-S24-OUT-PE-  -  (FTP4-C5E-SOLID-OUTDOOR-40 FTP4-C5E-SOLID-OUTDOOR-40-100 FTP4-C5E-SOLID-OUTDOOR-40-500)	Кабель витая пара, экранированная (F/UTP), категория 5e, 4 пары (24AWG), одножильный (solid), экран – фольга, внешний, PE	500
FUTP4-C5E-S24-OUT-LSZH-  -  (FTP4-C5E-SOLID-OUTDOOR-LSZH-BK FTP4-C5E-SOLID-OUTDOOR-LSZH-BK-500)	Кабель витая пара, экранированная (F/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), экран – фольга, внешний, LSZH нг(C)-HF	500
FUTP4-C5E-S24-SW-OUT-PE-  -  (FTP4-C5E-SOLID-SW-OUTDOOR-40 FTP4-C5E-SOLID-SW-OUTDOOR-40-500)	Кабель витая пара, экранированная (F/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), экран – фольга, с металлическим тросом, внешний, PE	500
FUTP4-C5E-S24-2SW-OUT-PE-  -  (FTP4-C5E-SOLID-2SW-OUTDOOR-40 FTP4-C5E-SOLID-2SW-OUTDOOR-40-500)	Кабель витая пара, экранированная (F/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), экран – фольга, с усиленным металлическим тросом, внешний, PE	500

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Экран-фольга	Общий: алюминизированная полиэстерная пленка
Дренажный провод	Луженая медь, однопроволочный
Внешняя оболочка	Светостабилизированный полиэтилен (PE) или Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Трос (при наличии)	Оцинкованная сталь, многопроволочный

Технические характеристики

Число витых пар	4 пары
Диаметр проводника (жилы)	0,51 мм (24 AWG)
Номинальное сечение жилы	0,205 мм2
Диаметр жилы по изоляции	1,0 ± 0,02 мм
Диаметр дренажного провода	0,41 ± 0,01 мм
Радиус изгиба (монтаж / экспл.)	10/5 Ø

	PE	LSZH	С тросом SW	С тросом 2SW
Макс. растягивающее усилие	92 Н	92 Н	750 Н	1200 Н
Диаметр троса	-	-	1,25 мм	1,95 мм
Толщина внешней оболочки	0,65 мм	0,65 мм	0,65 мм	0,65 мм
Температура эксплуатации	-40°С – +60°С	-40°С – +75°С	-40°С – +50°С	-40°С – +50°С
Внешний диаметр кабеля (ном.)	7,0 мм	6,5 мм	7,0х10,0 мм	7,0х11,0 мм
Вес 1 км кабеля (ном.)	35 кг	37 кг	54 кг	66 кг

Электрические характеристики

Диапазон частот	1–100 МГц
Волновое сопротивление	100 ± 15 Ом
Электр. сопротивление жилы (при 20°С)	≤ 93,8 Ом/км
Омическая асимметрия жил в паре	≤ 5%
Сопротивление изоляции жил	≥ 5 ГОм·км
Электрическая емкость рабочей пары	≤ 56 пФ/м
