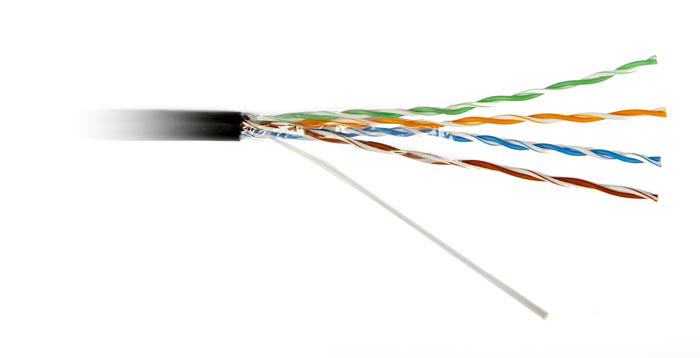

PE

1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная пленка
4 – Витая пара solid

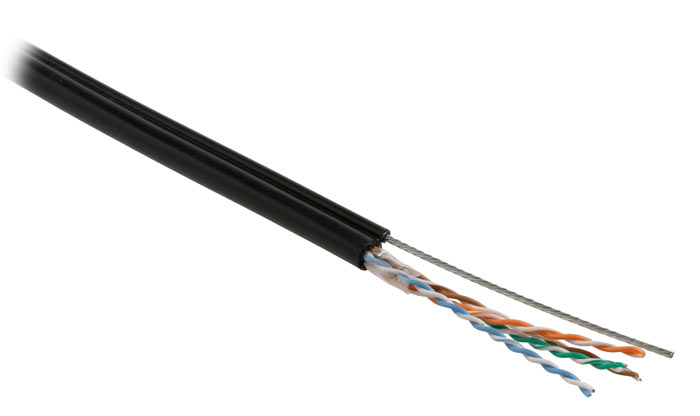

SW (Исполнение с тросом)

1 – Внешняя оболочка
2 – Защитная пленка
3 – Витая пара solid
4 – Металлический трос

U/UTP, 24 AWG, (PE, SW)

Вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5е в условиях незначительных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц

Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e

Информация для заказа

Партномер	Описание	Упаковка, м
UUTP4-C5E-S24-OUT-PE-  -  (UTP4-C5E-SOLID-OUTDOOR-40 UTP4-C5E-SOLID-OUTDOOR-40-100 UTP4-C5E-SOLID-OUTDOOR-40-500)	Кабель витая пара, неэкранированная (U/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), внешний, PE	500
UUTP4-C5E-S24-SW-OUT-PE-  -  (UTP4-C5E-SOLID-SW-OUTDOOR-40 UTP4-C5E-SOLID-SW-OUTDOOR-40-500)	Кабель витая пара, неэкранированная (U/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), с металлическим тросом, внешний, PE	500
UUTP4-C5E-S24-2SW-OUT-PE-  -  (UTP4-C5E-SOLID-2SW-OUTDOOR-40 UTP4-C5E-SOLID-2SW-OUTDOOR-40-500)	Кабель витая пара, неэкранированная (U/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), с усиленным металлическим тросом, внешний, PE	500

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Защитная пленка	Полиэстерная лента, спиральная намотка
Внешняя оболочка	Светостабилизированный полиэтилен (PE)
Трос (при наличии)	Оцинкованная сталь, многопроволочный

Технические характеристики

Число витых пар	4 пары
Вариант исполнения	РЕ	С тросом
Диаметр проводника (жилы)	0,51 мм (24 AWG)
Номинальное сечение жилы	0,205 мм2
Диаметр жилы по изоляции	0,89 ± 0,04 мм
Радиус изгиба (монтаж / экспл.)	10/5 Н

	PE	С тросом SW	С тросом 2SW
Макс. растягивающее усилие	92 Н	750 Н	1200 Н
Толщина внешней оболочки	0,6 мм	0,65 мм
Диаметр троса	-	1,25 мм	1,95 мм
Температура эксплуатации	-40°С – +60°С
Внешний размер кабеля (ном.)	5,5 мм	6,2х8,8 мм	6,2х10,5 мм
Вес 1 км кабеля (ном.)	28 кг	46 кг	58 кг

Электрические характеристики

Диапазон частот	1–100 МГц
Волновое сопротивление	100 ± 15 Ом
Электр. сопротивление жилы (при 20°С)	≤ 93,8 Ом/км
Омическая асимметрия жил в паре	≤ 5%
Сопротивление изоляции жил	≥ 5 ГОм·км
Электрическая емкость рабочей пары	≤ 56 пФ/м
