Кабель витая пара, экранированная (U/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), для внешней прокладки (-40°C - +60°C), PE

Кабель витая пара, экранированная (U/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), для внешней прокладки (-40°C - +60°C), PE
Под заказ
  • Стойкость к УФ излучению, влаге и низкой температуре
  • Экран U/FTP: индивидуальный из алюминиевой фольги
  • Передача сигналов 10 GbE (90 м) на частоте до 500 МГц
  • Внешняя оболочка из полиэтилена черного цвета
  • Однопроволочные жилы: 0,57 мм (23 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос

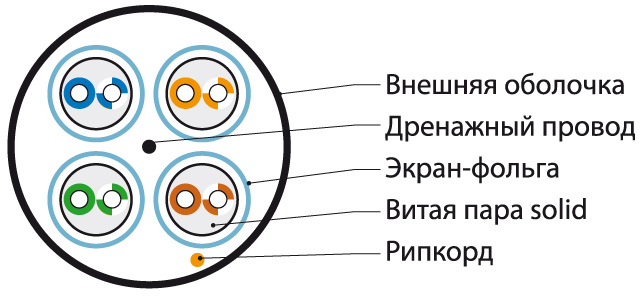

Описание конструкции

Экранированный медный кабель, категория 6а, однопроволочные жилы. Состоит из 4-х индивидуально экранированных алюминиевой фольгой витых пар (U/FTP), сплетенных вместе с дренажным проводом и защищенных внешней оболочкой из светостабилизированного полиэтилена (PE). Материал внешней оболочки устойчив к воздействию УФ излучения.


U/FTP, 23 AWG, PE


    Применение

    Особенности и преимущества

    Соответствие стандартам

    Характеристики и материалы


Вне помещений. Построение магистральной подсистемы СКС категории 6a в условиях незначительных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 10 Гбит/с на частоте до 500 МГц.





Информация для заказа
Партномер Описание
UFTP4-C6A-S23-OUT-PE-BK Кабель витая пара, экранированная (U/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), для внешней прокладки, (-40°C - +60°C), PE, черный
UFTP4-C6A-S23-OUT-PE-BK-500 (500 м) Кабель витая пара, экранированная (U/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), для внешней прокладки, (-40°C - +60°C), PE, черный

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж






Материалы и конструкция

Проводник: Электролитическая медь, однопроволочный
Изоляция жил: Полиэтилен, пленко-пористо-пленочный (SFS PE)
Экран-фольга: Индивидуальный: алюминизированная полиэстерная пленка
Дренажный провод: Луженая медь, однопроволочный
Внешняя оболочка: Светостабилизированный полиэтилен (PE)


Технические характеристики

Количество витых пар: 4 пары
Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG)
Номинальное сечение жилы: 0,255 мм2
Диаметр жилы по изоляции: 1,35 ± 0,05 мм
Толщина внешней оболочки: 0,5 ± 0,05 мм
Внешний диаметр кабеля: 7,3 ± 0,6 мм
Диаметр дренажного провода: 0,41 ± 0,01мм
Макс. растягивающее усилие: 100 Н
Мин. радиус изгиба (монтаж/экспл.): 10 / 5 Ø
Температура эксплуатации: -40°C – +60°C
Вес 1 км кабеля: 23 кг (ном.)
Стандартная упаковка (метраж): 500 м


Диапазон частот 1-500 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) 73 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Испытательное напряжение (перем. ток) 700 В/1 мин.
Сопротивление изоляции жил ≥ 5 ГОм•км
Электрическая емкость рабочей пары ≤ 33 пФ/м
Скорость распространения сигнала ≥ 76%
Асимметрия задержки сигнала ≤ 45 нс/100 м

Характеристики

Бренд Hyperline
Тип U/FTP
Размер 7,3 ± 0,6 мм
