Кабель витая пара, экранированная (S/FTP), категория 7, 4 пары (23 AWG), одножильный (solid), для внутренней и внешней прокладки, (-40°C - +75°C), двойная оболочка, LSZH/PVC

Кабель витая пара, экранированная (S/FTP), категория 7, 4 пары (23 AWG), одножильный (solid), для внутренней и внешней прокладки, (-40°C - +75°C), двойная оболочка, LSZH/PVC
Под заказ
  • Подходит для внутренней и наружной прокладки
  • Двойная оболочка – внутренняя LSZH, внешняя PVC
  • Стойкость к УФ излучению, влаге, низкой температуре
  • Улучшенная защита от помех и межкабельных наводок
  • Экран S/FTP: индивидуальный + общий (фольга + оплетка)
  • Передача сигналов 10 GbE (90 м) на частоте до 600 МГц
  • Однопроволочные жилы: 0,57 мм (23 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос






S/FTP, 23 AWG, двойная оболочка, LSZH/PVC


    Применение

    Особенности и преимущества

    Соответствие стандартам

    Характеристики и материалы


Внутри и вне помещений. Построение магистральной подсистемы СКС категории 7 в условиях повышенных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 10 Гбит/с на частоте до 600 МГц


Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, 1.2/2.4Gbs ATM, цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 7





Информация для заказа
Партномер Описание Упаковка, м
SFTP4-C7-S23-IN/OUT-LSZH/PVC-  -
(SSTP4-C7-SOLID-OUTDOOR
SSTP4-C7-SOLID-OUTDOOR-500)
Кабель витая пара, экранированная (S/FTP), категория 7, 4 пары (23 AWG), одножильный (solid), экран – медная оплетка, каждая пара в фольге, внешний, двойная оболочка, LSZH/PVC 500

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.

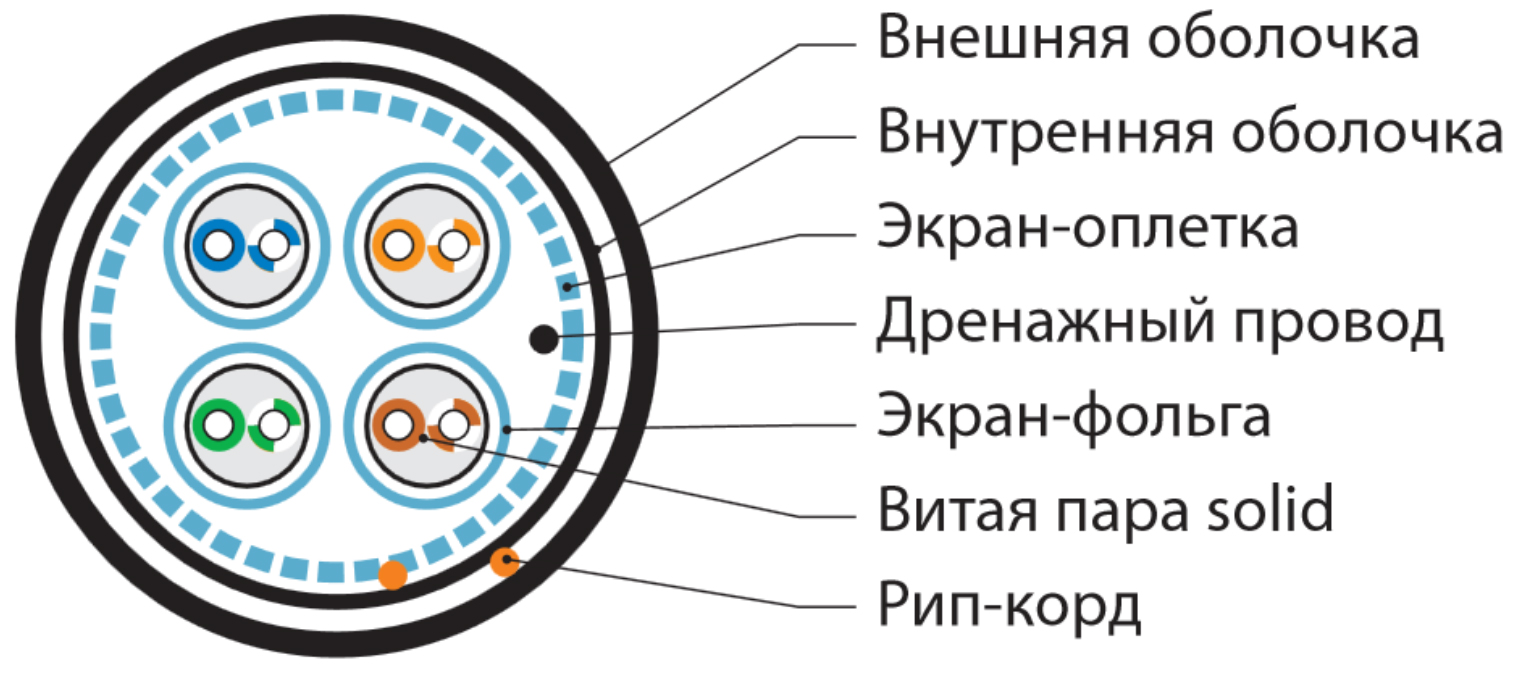

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиолефин, пленко-пористо-пленочный (SFS PO)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие 45%
Дренажный провод Луженая медь, однопроволочный
Внутренняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Внешняя оболочка Светостабилизированный поливинилхлорид, не распространяющий горение (PVC)


Технические характеристики

Число витых пар 4 пары
Диаметр проводника (жилы) 0,57 мм (23 AWG)
Номинальное сечение жилы 0,255 мм2
Диаметр жилы по изоляции 1,33 ± 0,03 мм
Диаметр дренажного провода 0,41 ± 0,01 мм
Диаметр внутренней оболочки 7,5 ± 0,5 мм
Макс. растягивающее усилие 180 Н
Радиус изгиба (монтаж / экспл.) 10/5 Ø
Температура эксплуатации -40°С – +75°С
Внешний диаметр кабеля 10,3 ± 0,3 мм
Вес 1 км кабеля (ном.) 123 кг


Электрические характеристики*

Диапазон частот 1–600 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) 73 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Испытательное напряжение (перем. ток) 700 В/1 мин.
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 46 пФ/м
Скорость распространения сигнала ≥ 78%
Асимметрия задержки сигнала ≤ 20 нс/100 м

*) В соответствии с IEC 61156-5


Характеристики

Бренд Hyperline
Тип S/FTP
Размер 10,3 ± 0,3 мм
