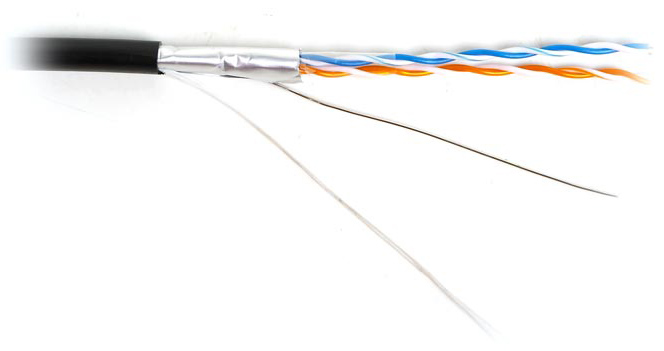

F/UTP


1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Витая пара solid

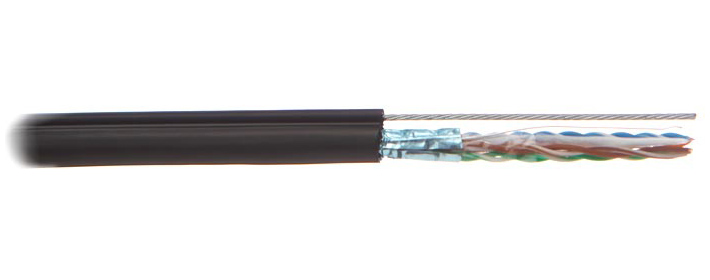

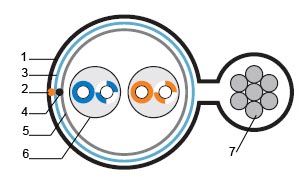

F/UTP с тросом


1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Витая пара solid
7 – Металлический трос

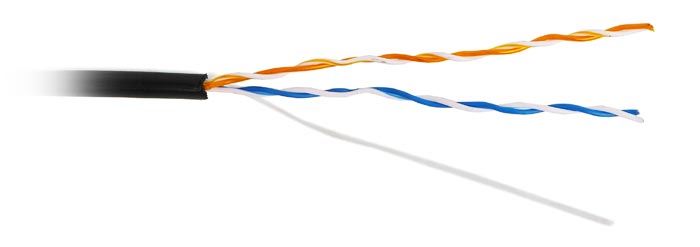

U/UTP


1 – Внешняя оболочка
2 – Рипкорд
3 – Витая пара solid

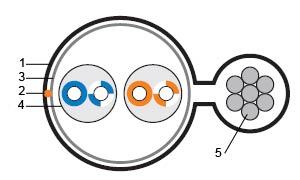

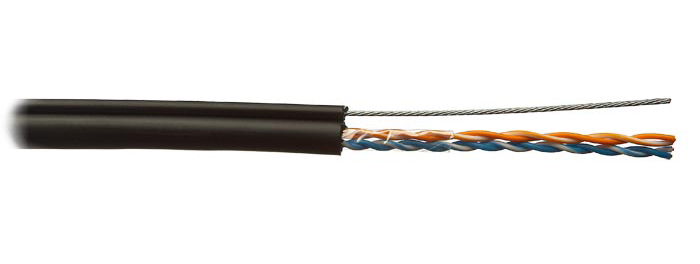

U/UTP с тросом


1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная пленка
4 – Витая пара solid
5 – Металлический трос
F/UTP, U/UTP, 24 AWG, 2 пары
Вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5 в условиях влаги, низкой темературы и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 100 Мбит/с на частоте до 100 МГц
Поддерживаемые приложения
Ethernet (10BASE-T, 100BASE-T2) 10 Мбит/с – для 1 пары; 100 Мбит/с – для 2 пар, ATM-52 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5
Партномер | Описание | Упаковка, м |
![]() ![]() (FTP2-C5E-SOLID-OUTDOOR-40 FTP2-C5E-SOLID-OUTDOOR-40-500) |
Кабель витая пара, экранированная (F/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), для внешней прокладки, UV PE | 500 |
![]() ![]() (FTP2-C5E-SOLID-SW-OUTDOOR-40 FTP2-C5E-SOLID-SW-OUTDOOR-40-500) |
Кабель витая пара, экранированная (F/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), с металлическим тросом, для внешней прокладки, UV PE | 500 |
![]() ![]() (UTP2-C5E-SOLID-OUTDOOR-40 UTP2-C5E-SOLID-OUTDOOR-40-500) |
Кабель витая пара, неэкранированная (U/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), для внешней прокладки, UV PE | 500 |
![]() ![]() (UTP2-C5E-SOLID-SW-OUTDOOR-40 UTP2-C5E-SOLID-SW-OUTDOOR-40-500) |
Кабель витая пара, неэкранированная (U/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), с металлическим тросом, для внешней прокладки, UV PE | 500 |

стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.


При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
Материалы и конструкция
Проводник | Электролитическая медь, однопроволочный |
Изоляция жил | Полиэтилен высокой плотности (HDPE) |
Экран-фольга* | Алюминизированная полиэстерная пленка |
Дренажный провод* | Луженая медь, однопроволочный |
Защитная пленка | Полиэстерная лента, спиральная намотка |
Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
Трос (при наличии) | Оцинкованная сталь, многопроволочный |
__________________________
* Для версии кабеля F/UTP
Технические характеристики
Число витых пар | 2 пары | ||
Диаметр проводника (жилы) | 0,51 мм (24 AWG) | ||
Диаметр жилы по изоляции | 0,89 ± 0,04 мм | ||
Толщина внешней оболочки | 0,7 ± 0,3 мм | ||
Мин. радиус изгиба (монтаж) | 4 Ø | ||
Температура эксплуатации | -40°С – +60°С | ||
Вариант исполнения | Без троса | С тросом | |
Диаметр троса | – | 0,92 ± 0,01 мм | |
Длина подвеса между опорами | – | 70 м | |
Внешний диаметр кабеля (ном.) | F/UTP | 5,0 ± 0,3 мм | 5,0х7,5 ± 0,3 мм |
U/UTP | 4,3 ± 0,3 мм | 4,3х7,5 ± 0,3 мм | |
Вес 1 км кабеля (ном.) | F/UTP | 25,4 кг | 45,2 кг |
U/UTP | 17,8 кг | 34,0 кг |
Электрические характеристики
Диапазон частот | 1–100 МГц |
Волновое сопротивление | 100 ± 15 Ом |
Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
Омическая асимметрия жил в паре | ≤ 5% |
Сопротивление изоляции жил | ≥ 5 ГОм·км |
Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики
Коэффициент затухания на частоте | 10 МГц | 6,5 дБ/100 м |
100 МГц | 22,0 дБ/100 м |
