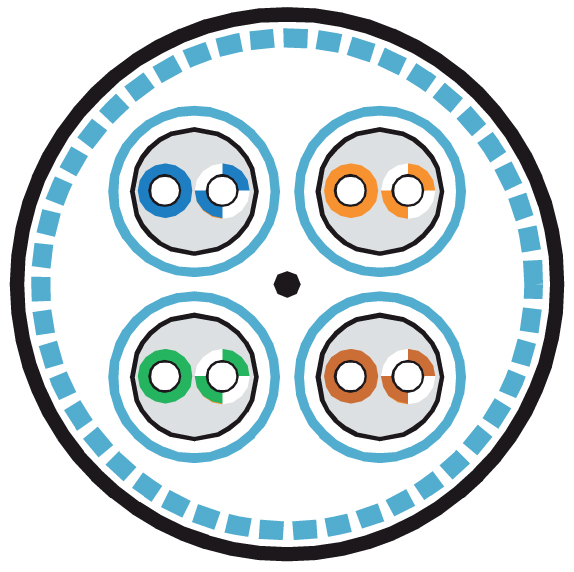

1 - Внешняя оболочка
2 - Экран-оплетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара solid
Что значит LSZH?
Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод.
S/FTP, 23 AWG (PVC, LSZH)
-
Применение
Особенности и преимущества
Соответствие стандартам
Характеристики и материалы
Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6а в условиях повышенных электромагнитных помех. Передача сигналов 10 Гбит/с на частоте до 500 МГц
Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а
| Партномер | Описание | Упаковка, м |
 - |
Кабель витая пара, экранированная (S/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), каждая пара в фольге, общий экран – медная оплетка, для внутренней прокладки, PVC | 500 |
|
- |
Кабель витая пара, экранированная (S/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), каждая пара в фольге, общий экран – медная оплетка, для внутренней прокладки, LSZH | 500 |
Цвет кабеля:стандартный цвет
другие цвета
Длина кабеля.При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
| Цвет кабеля 1 | Упаковка 2 | Материал оболочки: PVC | Материал оболочки: LSZH |
|
Серый
|
Куски | SFTP4-C6A-S23-IN-PVC-GY | SFTP4-C6A-S23-IN-LSZH-GY |
| 500м |
SFTP4-C6A-S23-IN-PVC-GY-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-GY-500 (Минимальный заказ: от 500 м) |
|
|
Голубой
|
Куски | SFTP4-C6A-S23-IN-PVC-BL | SFTP4-C6A-S23-IN-LSZH-BL |
| 500м |
SFTP4-C6A-S23-IN-PVC-BL-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-BL-500 (Минимальный заказ: от 1000 м) |
|
|
Черный
|
Куски | SFTP4-C6A-S23-IN-PVC-BK |
SFTP4-C6A-S23-IN-LSZH-BK |
| 500м |
SFTP4-C6A-S23-IN-PVC-BK-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-BK-500 (Минимальный заказ: от 1000 м) |
|
|
Зеленый
|
Куски | SFTP4-C6A-S23-IN-PVC-GN |
SFTP4-C6A-S23-IN-LSZH-GN |
| 500м |
SFTP4-C6A-S23-IN-PVC-GN-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-GN-500 (Минимальный заказ: от 1000 м) |
|
|
Оранжевый
|
Куски | SFTP4-C6A-S23-IN-PVC-OR | SFTP4-C6A-S23-IN-LSZH-OR |
| 500м |
SFTP4-C6A-S23-IN-PVC-OR-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-OR-500 (Минимальный заказ: от 1000 м) |
|
|
Розовый
|
Куски | SFTP4-C6A-S23-IN-PVC-PK | SFTP4-C6A-S23-IN-LSZH-PK |
| 500м |
SFTP4-C6A-S23-IN-PVC-PK-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-PK-500 (Минимальный заказ: от 1000 м) |
|
|
Красный
|
Куски | SFTP4-C6A-S23-IN-PVC-RD | SFTP4-C6A-S23-IN-LSZH-RD |
| 500м |
SFTP4-C6A-S23-IN-PVC-RD-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-RD-500 (Минимальный заказ: от 1000 м) |
|
|
Фиолетовый
|
Куски | SFTP4-C6A-S23-IN-PVC-VL | SFTP4-C6A-S23-IN-LSZH-VL |
| 500м |
SFTP4-C6A-S23-IN-PVC-VL-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-VL-500 (Минимальный заказ: от 1000 м) |
|
|
Белый
|
Куски | SFTP4-C6A-S23-IN-PVC-WH | SFTP4-C6A-S23-IN-LSZH-WH |
| 500м |
SFTP4-C6A-S23-IN-PVC-WH-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-WH-500 (Минимальный заказ: от 1000 м) |
|
|
Желтый
|
Куски | SFTP4-C6A-S23-IN-PVC-YL | SFTP4-C6A-S23-IN-LSZH-YL |
| 500м |
SFTP4-C6A-S23-IN-PVC-YL-500 (Минимальный заказ: от 1000 м) |
SFTP4-C6A-S23-IN-LSZH-YL-500 (Минимальный заказ: от 1000 м) |
____________________________________
1 Наличие нестандартного цвета зависит от метража.
2 Медные кабели парной скрутки (витая пара) поставляются в картонных упаковках стандартными длинами по 100, 305 и 500 метров, а также на фанерных барабанах длинами по 500 и 1000 метров. Возможна поставка в виде отрезов кабеля – кусками.
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Вспененный полиолефин (FPO) |
| Экран-фольга | Индивидуальный: алюминизированная полиэстерная пленка |
| Экран-оплетка | Общий: оплетка из медных луженых проволок, покрытие 30% |
| Дренажный провод | Луженая медь, однопроволочный |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| PVC | LSZH | |
| Число витых пар | 4 пары | |
| Диаметр проводника (жилы) | 0,57 (23 AWG) | |
| Номинальное сечение жилы | 0,255 мм2 | |
| Диаметр жилы по изоляции | 1,31 ± 0,03 мм | |
| Диаметр дренажного провода | 0,41 ± 0,01 мм | |
| Толщина внешней оболочки | 0,65 ± 0,05 мм | |
| Макс. растягивающее усилие | 130 Н | |
| Радиус изгиба (монтаж / экспл.) | 10/5 Ø | |
| Температура эксплуатации | -20°С – +80°С | -40°С – +60°С |
| Внешний диаметр кабеля | 7,5 ± 0,5 мм | |
| Вес 1 км кабеля (ном.) | 55 кг | |
Электрические характеристики
| Диапазон частот | 1–500 МГц |
| Волновое сопротивление | 100 ± 15 Ом |
| Электр. сопротивление жилы (при 20°С) | 73 Ом/км |
| Омическая асимметрия жил в паре | ≤ 2% |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Испытательное напряжение (перем. ток) | 700 В/1 мин. |
| Электрическая емкость рабочей пары | ≤ 46 пФ/м |
| Скорость распространения сигнала | ≥ 78% |
| Асимметрия задержки сигнала |
≤ 25 нс/100 м |
