Кабель витая пара экранированная SFTP, категория 6a для рабочей зоны (50метров), 4 пары, одножильный (solid), PVC, LSZH

Кабель витая пара экранированная SFTP, категория 6a для рабочей зоны (50метров), 4 пары, одножильный (solid), PVC, LSZH
Под заказ
  • Кабель рабочей зоны для каналов до 60 метров
  • Компактная, легкая конструкция диаметром 6,7 мм
  • Передача сигналов 10 GbE (60 м) на частоте до 500 МГц
  • Улучшенная защита от помех и межкабельных наводок
  • Экран S/FTP: индивидуальный + общий (фольга + оплетка)
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос




Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод.


S/FTP, 24 AWG (PVC, LSZH)



    Применение

    Особенности и преимущества

    Соответствие стандартам

    Характеристики и материалы


Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6а в условиях повышенных электромагнитных помех. Используется в качестве кабеля рабочей зоны. Передача сигналов 10 Гбит/с на частоте до 500 МГц поддерживается только до 60 метров


Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а





Информация для заказа
Партномер Описание Упаковка, м
SFTP4-C6A-S24-IN-PVC--

Кабель витая пара, экранированная (S/FTP), категория 6a для рабочей зоны (60 метров), 4 пары (24 AWG), одножильный (solid), каждая пара в фольге, общий экран – медная оплетка, PVC 500
SFTP4-C6A-S24-IN-LSZH--(SFTP4-C6a-SOLID-INDOOR-LSZH)
Кабель витая пара, экранированная (S/FTP), категория 6a для рабочей зоны (60 метров), 4 пары (24 AWG), одножильный (solid), каждая пара в фольге, общий экран – медная оплетка, LSZH 500

 Цвет кабеля:
стандартный цвет
другие цвета





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.







Кабель S/FTP, 24 AWG (PVC, LSZH). Таблица партномеров всего ассортимента.

Цвет кабеля 1 Упаковка 2 Материал оболочки: PVC Материал оболочки: LSZH
Серый

Стандартный серый цвет GY
Куски SFTP4-C6A-S24-IN-PVC-GY SFTP4-C6A-S24-IN-LSZH-GY
500м SFTP4-C6A-S24-IN-PVC-GY-500 SFTP4-C6A-S24-IN-LSZH-GY-500
Голубой

Голубой цвет BL
Куски SFTP4-C6A-S24-IN-PVC-BL SFTP4-C6A-S24-IN-LSZH-BL
500м SFTP4-C6A-S24-IN-PVC-BL-500 SFTP4-C6A-S24-IN-LSZH-BL-500
Черный

Черный цвет BK
Куски SFTP4-C6A-S24-IN-PVC-BK SFTP4-C6A-S24-IN-LSZH-BK
500м SFTP4-C6A-S24-IN-PVC-BK-500 SFTP4-C6A-S24-IN-LSZH-BK-500
Зеленый

Зеленый цвет GN
Куски SFTP4-C6A-S24-IN-PVC-GN SFTP4-C6A-S24-IN-LSZH-GN
500м SFTP4-C6A-S24-IN-PVC-GN-500 SFTP4-C6A-S24-IN-LSZH-GN-500
Оранжевый

Оранжевый цвет OR
Куски SFTP4-C6A-S24-IN-PVC-OR SFTP4-C6A-S24-IN-LSZH-OR
500м SFTP4-C6A-S24-IN-PVC-OR-500 SFTP4-C6A-S24-IN-LSZH-OR-500
Розовый

Розовый цвет PK
Куски SFTP4-C6A-S24-IN-PVC-PK SFTP4-C6A-S24-IN-LSZH-PK
500м SFTP4-C6A-S24-IN-PVC-PK-500 SFTP4-C6A-S24-IN-LSZH-PK-500
Красный

Красный цвет RD
Куски SFTP4-C6A-S24-IN-PVC-RD SFTP4-C6A-S24-IN-LSZH-RD
500м SFTP4-C6A-S24-IN-PVC-RD-500 SFTP4-C6A-S24-IN-LSZH-RD-500
Фиолетовый

Фиолетовый цвет VL
Куски SFTP4-C6A-S24-IN-PVC-VL SFTP4-C6A-S24-IN-LSZH-VL
500м SFTP4-C6A-S24-IN-PVC-VL-500 SFTP4-C6A-S24-IN-LSZH-VL-500
Белый

Белый цвет WH
Куски SFTP4-C6A-S24-IN-PVC-WH SFTP4-C6A-S24-IN-LSZH-WH
500м SFTP4-C6A-S24-IN-PVC-WH-500 SFTP4-C6A-S24-IN-LSZH-WH-500
Желтый

Желтый цвет YL
Куски SFTP4-C6A-S24-IN-PVC-YL SFTP4-C6A-S24-IN-LSZH-YL
500м SFTP4-C6A-S24-IN-PVC-YL-500 SFTP4-C6A-S24-IN-LSZH-YL-500


____________________________________
1 Наличие нестандартного цвета зависит от метража.

2 Медные кабели парной скрутки (витая пара) поставляются в картонных упаковках стандартными длинами по 100, 305 и 500 метров, а также на фанерных барабанах длинами по 500 и 1000 метров. Возможна поставка в виде отрезов кабеля – кусками.

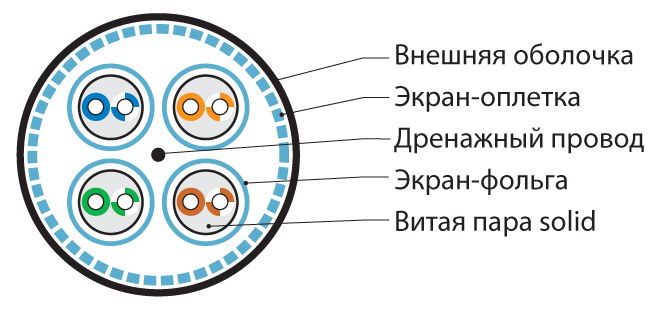

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Вспененный полиолефин (FPO)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие 52%
Дренажный провод Луженая медь, однопроволочный
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

  PVC LSZH
Число витых пар 4 пары
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 1,03 ± 0,02 мм
Диаметр дренажного провода 0,41 ± 0,01 мм
Толщина внешней оболочки 0,55 ± 0,03 мм
Макс. растягивающее усилие 100 Н
Радиус изгиба (монтаж / экспл.) 10/5 Ø
Температура эксплуатации -35°С – +65°С
Внешний диаметр кабеля 6,7 ± 0,2 мм
Вес 1 км кабеля (ном.) 46 кг 45 кг


Электрические характеристики

Диапазон частот 1–500 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) 97 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Сопротивление изоляции жил ≥ 5 ГОм·км
Испытательное напряжение (перем. ток) 700 В/1 мин.
Электрическая емкость рабочей пары ≤ 56 пФ/м
Скорость распространения сигнала ≥ 78%
Асимметрия задержки сигнала ≤ 25 нс/100 м

Характеристики

Бренд Hyperline
Тип S/FTP
Размер 6,7 ± 0,2 мм
