Кабель витая пара (F/UTP), 10/25/50/100 пар, категория 3, solid, 24 AWG (LSZH)
Под заказ
  • Экран F/UTP: общий из алюминиевой фольги
  • Доступны исполнения кабеля на 10 / 25 / 50 / 100 пар
  • У кабелей более 10 пар жилы сгруппированы в пучки
  • Сердечник обернут бандажной лентой и защитной пленкой
  • Передача сигналов 10 Мбит/с (90 м) на частоте до 16 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос

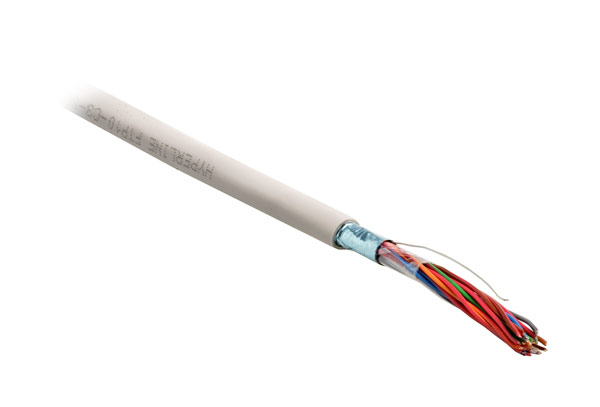

10 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

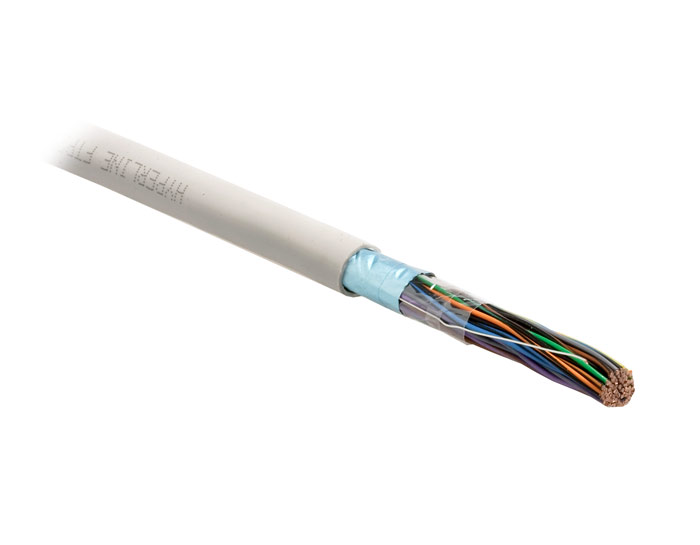

25 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

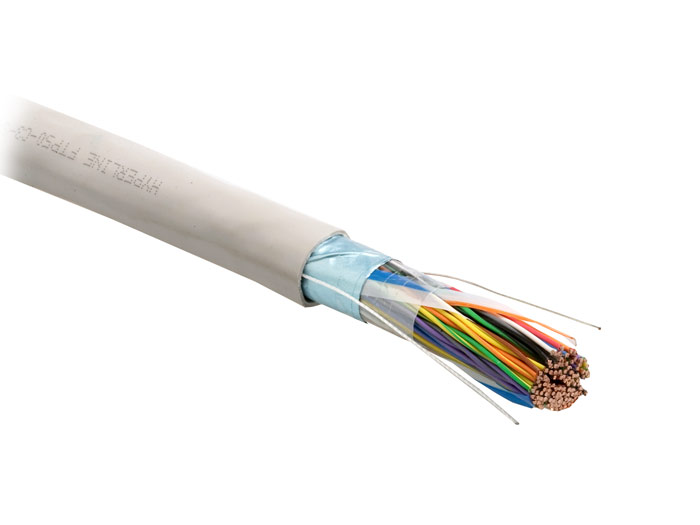

50 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

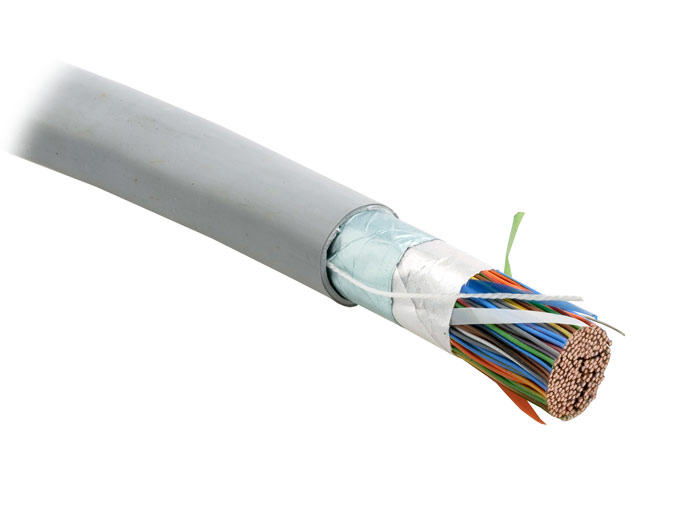

100 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid




F/UTP, 24 AWG, 10/25/50/100 пар в одном модуле, (LSZH)


  • Экран F/UTP: общий из алюминиевой фольги
  • Доступны исполнения кабеля на 10 / 25 / 50 / 100 пар
  • У кабелей более 10 пар жилы сгруппированы в пучки
  • Сердечник обернут бандажной лентой и защитной пленкой
  • Передача сигналов 10 Мбит/с (90 м) на частоте до 16 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)




Информация для заказа
Партномер Описание Упаковка, м
FUTP  -C3-S24-IN-PVC-  -
(FTP10-C3-SOLID-INDOOR
FTP25-C3-SOLID-INDOOR
FTP50-C3-SOLID-INDOOR
FTP100-C3-SOLID-INDOOR)

Снято с производства. Архив.
Кабель витая пара, экранированная (F/UTP), категория 3, 10, 25, 50, 100 пар (24 AWG), одножильный (solid), экран-фольга, PVC 500
FUTP  -C3-S24-IN-LSZH-  -
(FTP10-C3-SOLID-INDOOR-LSZH
FTP25-C3-SOLID-INDOOR-LSZH
FTP25-C3-SOLID-INDOOR-LSZH
FTP100-C3-SOLID-INDOOR-LSZH)
Кабель витая пара, экранированная (F/UTP), категория 3, 10, 25, 50, 100 пар (24 AWG), одножильный (solid), экран-фольга, LSZH нг(C)-HF 500

 Число витых пар:
10, 25, 50, 100.

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.


Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Экран-фольга Общий: алюминизированная полиэстерная пленка
Дренажный провод Луженая медь, однопроволочный
Защитная пленка Полиэстерная лента, спиральная намотка
Бандажная лента Полимерная лента, спиральная намотка
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

  PVC LSZH
Число витых пар 10, 25, 50, 100 пар
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,98 ± 0,02 мм
Диаметр дренажного провода 0,51 ± 0,01 мм
Радиус изгиба (монтаж / экспл.) 10/8 Ø
Температура эксплуатации -20°С – +50°С -20°С – +60°С

  10 пар 25 пар 50 пар 100 пар
Макс. растягивающее усилие 90 Н 200 Н 400 Н 1000 Н
Толщина внешней оболочки 12,5 мм 12,5 мм 12,5 мм 12,5 мм
Внешний диаметр кабеля (ном.) 9,0 мм 11,5 мм 15,8 мм 22,0 мм
Вес 1 км кабеля (ном.) 70 кг 162 кг 500 кг 570 кг


Электрические характеристики

Диапазон частот 1–16 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 3%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 33 пФ/м


Характеристики

Бренд Hyperline
Тип F/UTP
