Кабель неэкранированная витая пара (UTP), 12/24/48/100 пар, одножильный (solid), внутренний (indoor), категория 5

Кабель неэкранированная витая пара (UTP), 12/24/48/100 пар, одножильный (solid), внутренний (indoor), категория 5
Под заказ
  • Неэкранированный U/UTP кабель на 12 / 24 / 48 / 100 пар
  • Токопроводящие жилы скручены в пучки по 4 пары
  • В кабелях на 24 и 100 пар применяются силовые элементы
  • Сердечник кабеля обернут защитной бандажной пленкой, пучки витых пар промаркированы цветными лентами
  • Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
  • Внешняя оболочка ПВХ(-нг) по стандарту IEC 60332-1
  • Однопроволочные жилы: 0,51 мм (24 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос

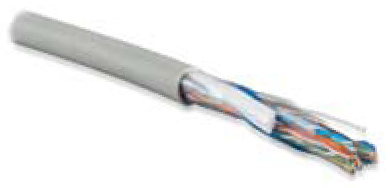

12 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная пленка
4 – Полимерная лента
5 – Витая пара solid
6 – Маркировочная лента

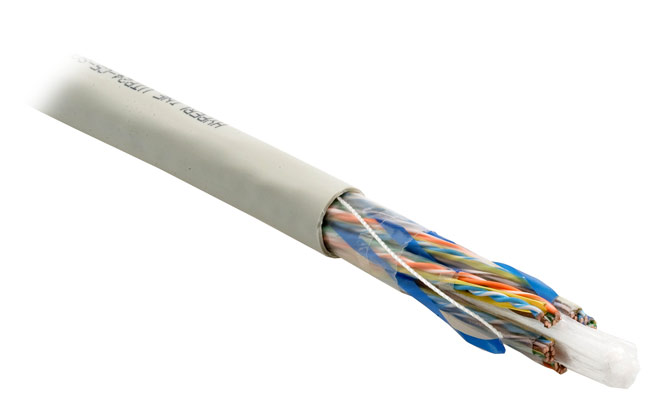

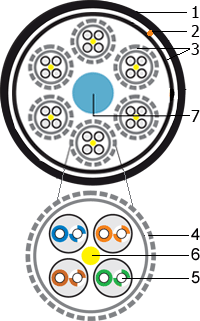

24 пары




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная пленка
4 – Полимерная лента
5 – Витая пара solid
6 – Маркировочная лента
7 – Центральный силовой элемент

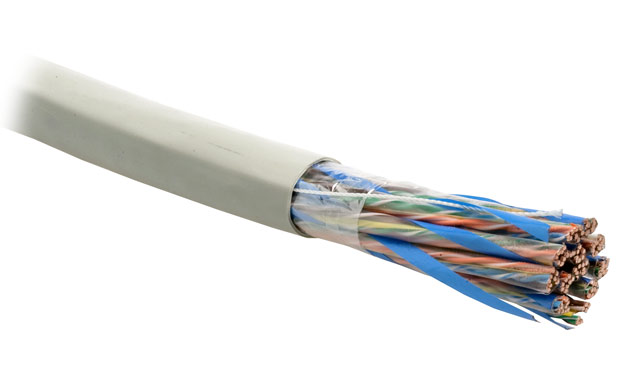

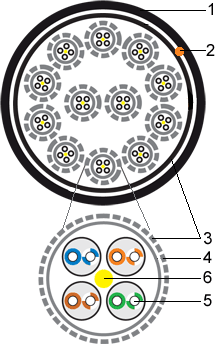

48 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная пленка
4 – Полимерная лента
5 – Витая пара solid
6 – Маркировочная лента

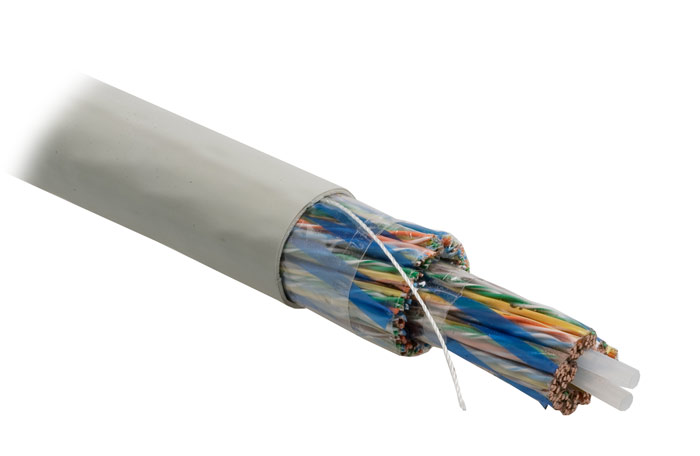

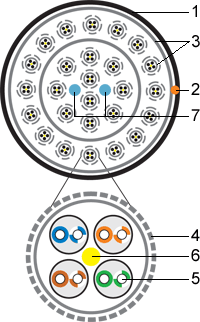

100 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная пленка
4 – Полимерная лента
5 – Витая пара solid
6 – Маркировочная лента
7 – Центральный силовой элемент





U/UTP, 24 AWG, 12/24/48/100 пар в модулях по 4 пары, PVC


Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5





Информация для заказа
Партномер Описание Упаковка, м
UUTP  -C5-S24-IN-PVC-  -
(UTP12-C5-SOLID-INDOOR
UTP24-C5-SOLID-INDOOR
UTP48-C5-SOLID-INDOOR
UTP100-C5-SOLID-INDOOR)
Кабель витая пара, неэкранированная (U/UTP), категория 5; 12, 24, 48, 100 пар (24 AWG), одножильный (solid), центральный силовой элемент, PVC 500

 Число витых пар:
12, 24, 48, 100.

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.


Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Силовой элемент Вспененный полиэтилен, наполнитель
Защитная пленка Полиэстерная лента, спиральная намотка
Маркировочная лента Полимерная лента, спиральная намотка
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC)


Технические характеристики

Число витых пар 12, 24, 48, 100 пар
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,9 ± 0,02 мм
Диаметр пучков (по 4 пары) 4,0 ± 0,08 мм
Толщина внешней оболочки 0,8 ± 0,05 мм
Радиус изгиба (монтаж / экспл.) 20/10 Ø
Температура эксплуатации -20°С – +60°С

  12 пар 24 пары 48 пар 100 пар
Макс. растягивающее усилие 90 Н 150 Н 250 Н 500 Н
Внешний диаметр кабеля (ном.) 10,0 мм 12,0 мм 17,6 мм 25,6 мм
Вес 1 км кабеля (ном.) 93 кг 118 кг 300 кг 609 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 33 пФ/м

Характеристики

Бренд Hyperline
Тип U/UTP
