Кабель витая пара UTP (U/UTP), категория 5, 12/16/24/48 пар (по 4 пары в оболочке LSZH), 24 AWG, одножильный (solid), для внутренней прокладки, LSZH

Кабель витая пара UTP (U/UTP), категория 5, 12/16/24/48 пар (по 4 пары в оболочке LSZH), 24 AWG, одножильный (solid), для внутренней прокладки, LSZH
Под заказ
  • Неэкранированный U/UTP кабель на 12 / 16 / 24 / 48 пар
  • Токопроводящие жилы в отдельных кабелях по 4 пары
  • Содержит 4-парные кабели под общей внешней оболочкой
  • Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,51 мм (24 AWG)
Под заказ руб
В корзину В корзине
Задать вопрос



U/UTP, 24 AWG, 12/16/24/48 пар в модулях по 4 пары, LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5





Информация для заказа
Партномер Описание Упаковка, м
UUTP  W-C5-S24-IN-LSZH-  -
(UTP12W-C5-SOLID-IN-LSZH
UTP16W-C5-SOLID-IN-LSZH
UTP24W-C5-SOLID-IN-LSZH
UTP48W-C5-SOLID-IN-LSZH
Кабель витая пара, неэкранированная (U/UTP), категория 5; 12, 16, 24, 48 пар (24 AWG), одножильный (solid), каждый 4-х парник: LSZH оболочка, LSZH нг(C)-HF 500

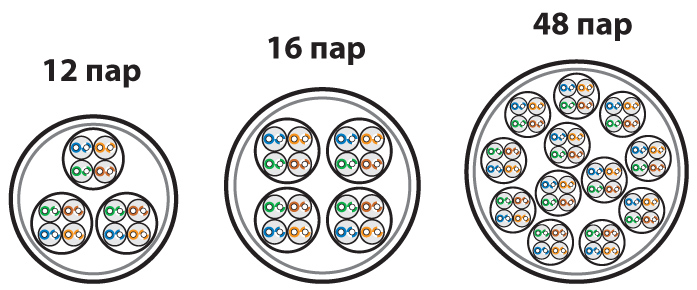

 Число витых пар:
12, 16, 24, 48.

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.

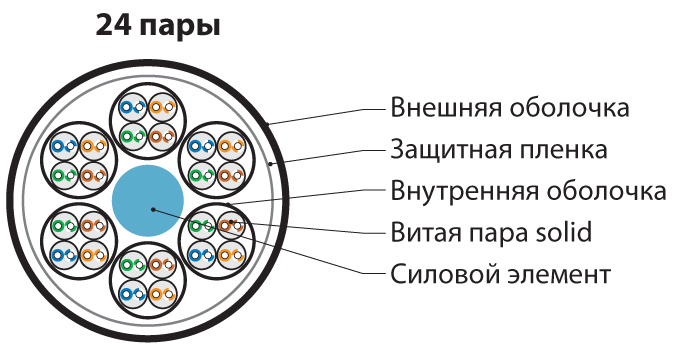

Материалы и конструкция
Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Силовой элемент Вспененный полиэтилен, наполнитель
Внутренняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Защитная пленка Полиэстерная лента, спиральная намотка
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 12, 16, 24, 48 пар
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,88 ± 0,02 мм
Диаметр внутреннего кабеля 5,0 ± 0,3 мм
Толщина внешней оболочки 0,8 ± 0,05 мм
Радиус изгиба (монтаж / экспл.) 20 / 10 Ø
Температура эксплуатации -20°С – +60°С

  12 пар 16 пар 24 пар 48 пар
Макс. растягивающее усилие 130 Н 240 Н 300 Н 400 Н
Внешний диаметр кабеля 12,5 мм 14,0 мм 17,0 мм 26,0 мм
Вес 1 км кабеля (ном.) 130 кг 166 кг 227 кг 490 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 33 пФ/м

Характеристики

Бренд Hyperline
Тип U/UTP
