Боксы оптические универсальные FO-19R, 19", 8-96 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров

Боксы оптические универсальные FO-19R, 19", 8-96 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров
Под заказ
  • Устанавливается в 19" шкафы, стойки, кронштейны
  • Организация узлов коммутации оптических сетей
  • Подключение входящих кабелей к оборудованию
  • Подходит для адаптеров SC, duplex LC, ST, FC
Под заказ руб
В корзину В корзине
Задать вопрос

Боксы оптические универсальные серии FO-19R устанавливаются в 19" конструктивы (шкафы, открытые стойки, кронштейны). Доступные варианты высоты корпуса: 1-3U. Бокс имеет металлический корпус; для крепления в 19" конструктиве предусмотрены съемные кронштейны. Каждая сменная планка (панель) размером 130х30 мм и емкостью 8 портов обеспечивает установку оптических адаптеров определенного типа: SC, duplex LC, ST, FC. В одном ряду 1U размещается 3 планки, обеспечивая емкость до 24 портов; при высоте 3U максимальная емкость – 96 портов. Поставляются со сплайс-пластинами; пигтейлы и проходные адаптеры приобретаются отдельно.


Бокс оптический универсальный   Бокс оптический универсальный   Бокс оптический универсальный

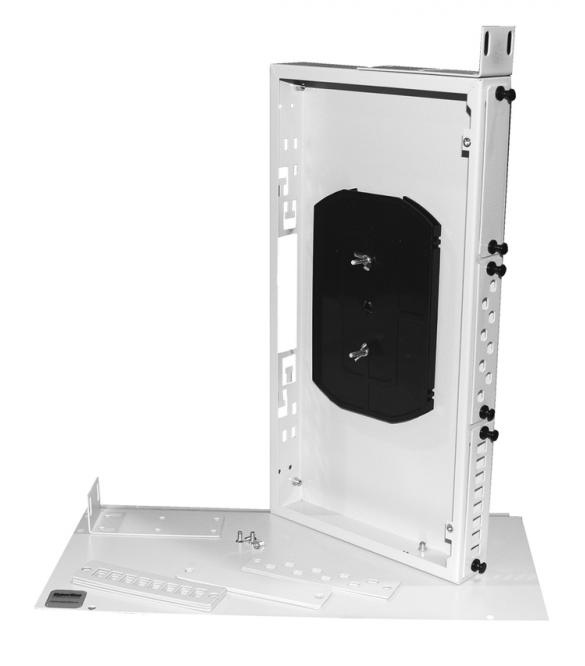

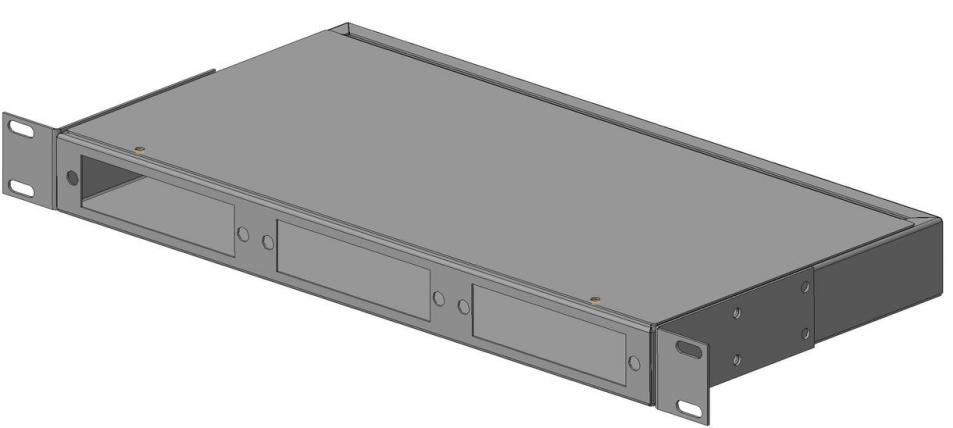

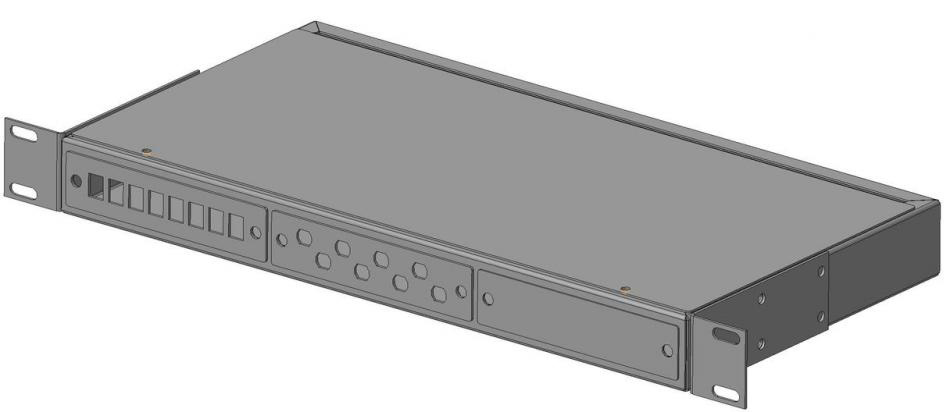

FO-19R-1U-3xSLT-W140H42-24UN-GY
Бокс оптический универсальный 19", от 8 до 24 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 1U, серый



Бокс оптический универсальный   Бокс оптический универсальный   Бокс оптический универсальный

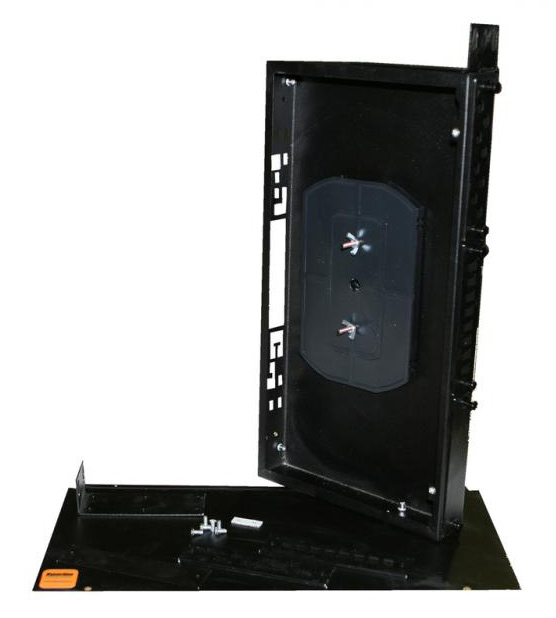

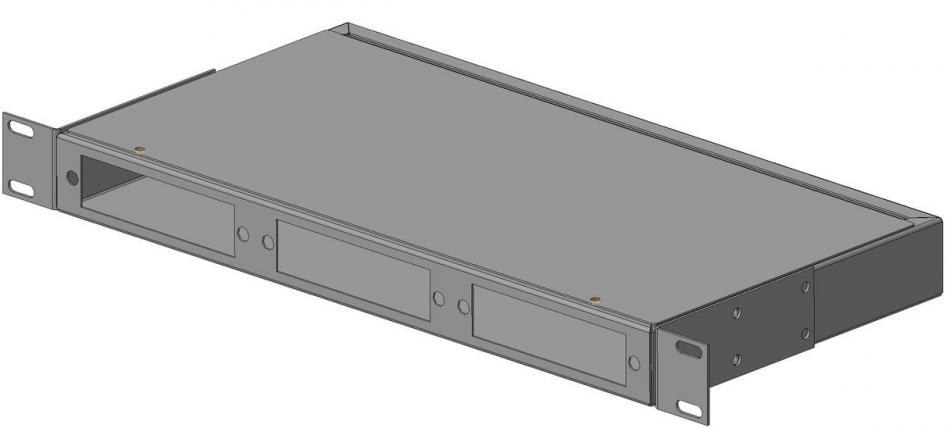

FO-19R-1U-3xSLT-W140H42-24UN-BK
Бокс оптический универсальный 19", от 8 до 24 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 1U, черный



Бокс оптический универсальный   Бокс оптический универсальный   Бокс оптический универсальный

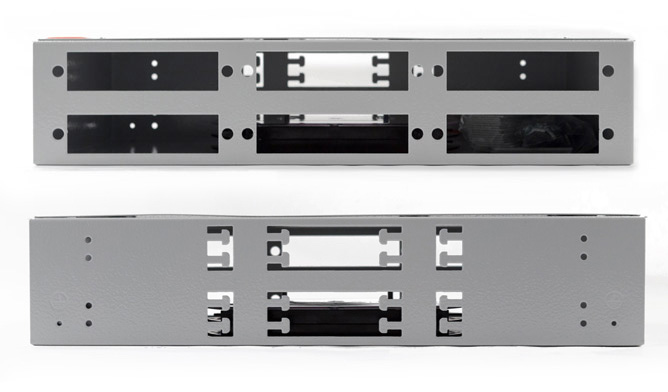

FO-19R-2U-6xSLT-W140H42-48UN-GY
Бокс оптический универсальный 19", от 8 до 48 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 2U, серый



Бокс оптический универсальный   Бокс оптический универсальный   Бокс оптический универсальный

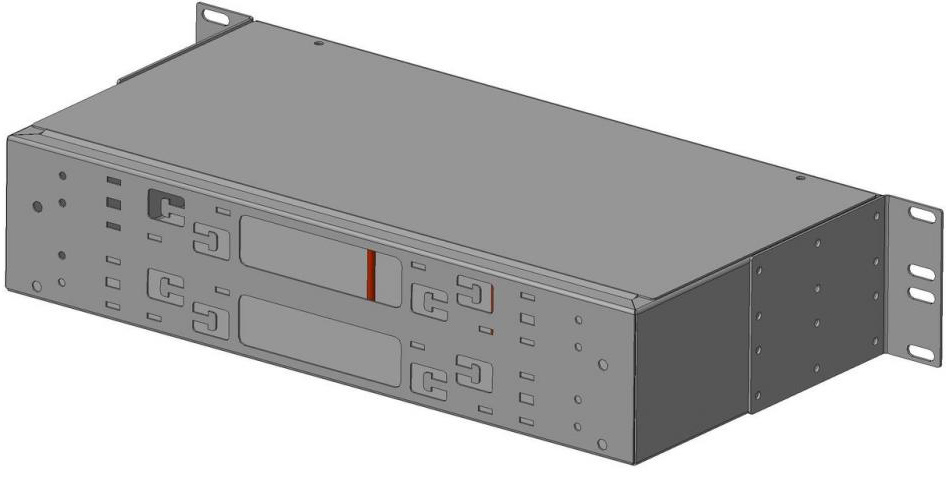

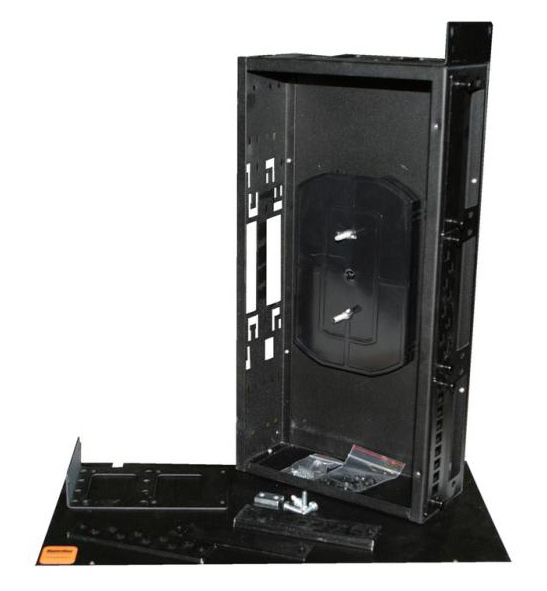

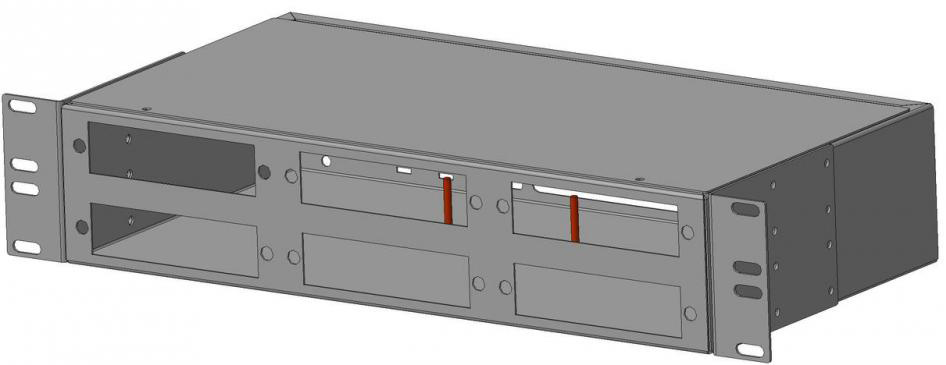

FO-19R-2U-6xSLT-W140H42-48UN-BK
Бокс оптический универсальный 19", от 8 до 48 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 2U, черный



Бокс оптический универсальный

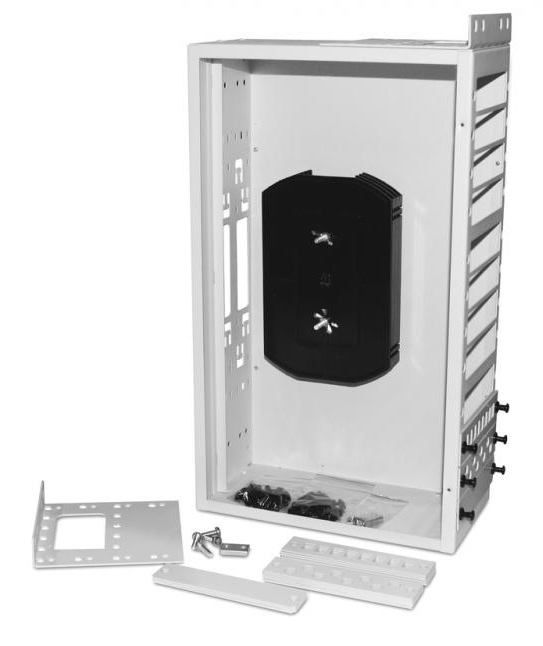

FO-19R-3U-12xSLT-W140H42-96UN-GY
Бокс оптический универсальный 19", от 8 до 96 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 3U, серый




19-дюймовые – серия FO-19R (NxSLT)


    Особенности и преимущества
  • Сменные планки 130х30 мм для установки адаптеров
  • Каждая сменная планка рассчитана на установку 8 портов
  • В одном ряду 1U размещается 3 планки (для 24 портов)
  • Максимальная емкость при высоте 3U – 96 портов
  • В комплекте сплайс-пластины для волокон
  • Поставляется без пигтейлов и адаптеров

Материал изделия

  • Корпус: листовая сталь 1,0 мм
  • Отделка поверхности: порошковая краска серого (GY) или черного (BK) цвета

Условия эксплуатации

  • Рабочая температура: от -40°С до +60°С
  • Относительная влажность воздуха: до 85% (при +25°С)
  • Атмосферное давление: от 84 кПа до 106 кПа

Партномер Размеры корпуса Размер и число кабельных вводов Варианты проходных адаптеров2 Цвет
корпуса
Высота Габариты1 (с кронштейнами) (ШхГхВ), мм Тип Макс. кол-во
FO-19R-1U-3xSLT-W140H42-24UN-GY 1U 407(482)х213х44 105х28 мм 1 шт. SC, duplex LC, MTRJ, ST, FC 24 серый
FO-19R-1U-3xSLT-W140H42-24UN-BK черный
FO-19R-2U-6xSLT-W140H42-48UN-GY 2U 407(482)х213х87 105х28 мм 2 шт. 48 серый
FO-19R-2U-6xSLT-W140H42-48UN-BK черный
FO-19R-3U-12xSLT-W140H42-96UN-GY 3U 430(482)х252х132 90х28 мм 2 шт. 96 серый
FO-19R-3U-12xSLT-W140H42-96UN-BK черный
________________

1) В скобках указана ширина с учетом кронштейнов
2) Проходные адаптеры заказываются отдельно


Устанавливаемые сплайс-кассеты и комплектация корпуса оптического бокса

Партномер Тип и макс. число устанавливаемых сплайс-кассет Сплайс-кассеты и сменные планки (панели),
входящие в комплект поставки оптического бокса, шт.
Кассета Крышка кассеты Панель 8 FC/ST Панель 8 SC/DLC Панель-заглушка Фиксатор панели
FO-19R-1U-3xSLT-W140H42-24UN-** FO-SPL01-HLD 2 шт. 1 1 3 3 2 6
FO-19R-2U-6xSLT-W140H42-48UN-** 3 шт. 2 1 6 6 2 12
FO-19R-3U-12xSLT-W140H42-96UN-** 6 шт. 3 1 12 12 3 24
________________

** – цвет корпуса: серый (GY) или черный (BK)



Информация для заказа
Партномер


Описание


FO-19R-1U-3xSLT-W140H42-24UN-GY


Бокс оптический универсальный 19", от 8 до 24 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 1U, серый
FO-19R-1U-3xSLT-W140H42-24UN-BK


Бокс оптический универсальный 19", от 8 до 24 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 1U, черный
FO-19R-2U-6xSLT-W140H42-48UN-GY


Бокс оптический универсальный 19", от 8 до 48 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 2U, серый
FO-19R-2U-6xSLT-W140H42-48UN-BK


Бокс оптический универсальный 19", от 8 до 48 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 2U, черный
FO-19R-3U-12xSLT-W140H42-96UN-GY

Бокс оптический универсальный 19", от 8 до 96 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 3U, серый
FO-19R-3U-12xSLT-W140H42-96UN-BK

Бокс оптический универсальный 19", от 8 до 96 портов (SC, duplex LC, ST, FC), со сплайс-пластиной, без пигтейлов и проходных адаптеров, 3U, черный


Характеристики

Бренд Hyperline
Тип Оптический

Документы

Паспорт Размер: 174.7 Кб
